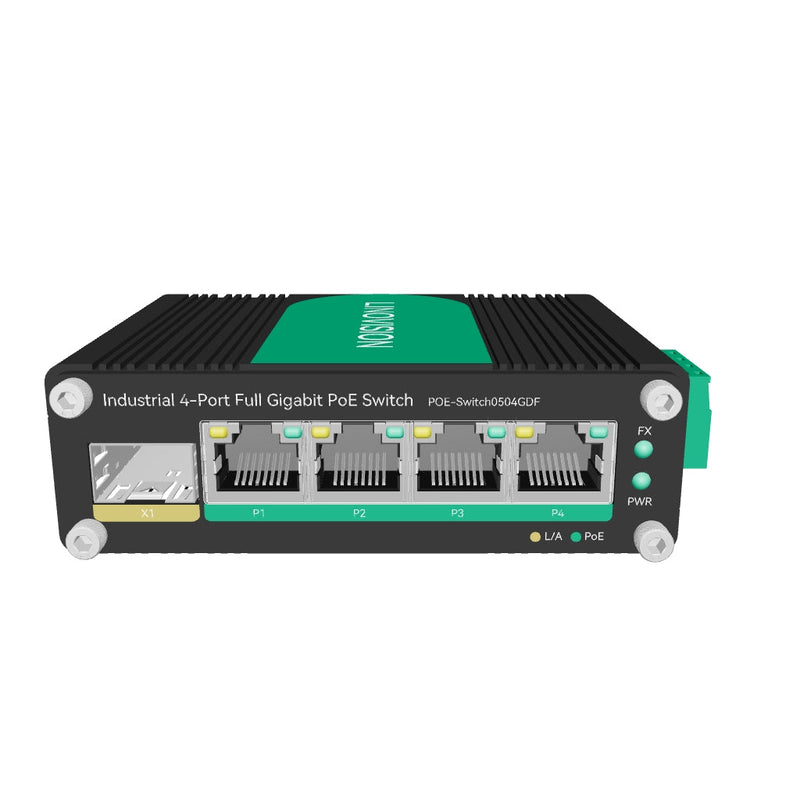

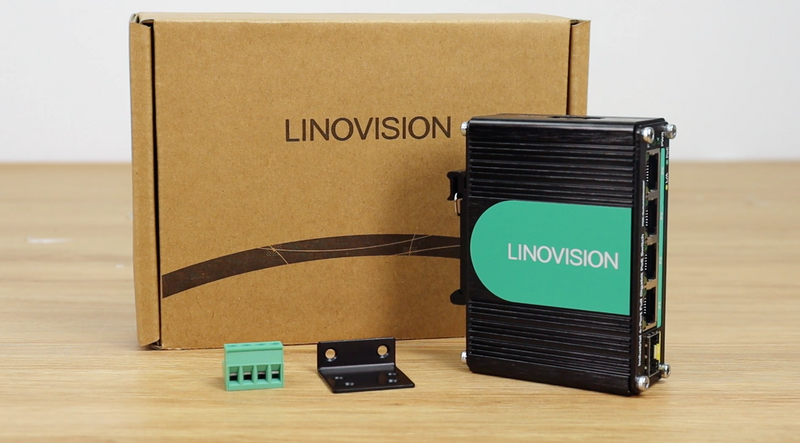

工业级4端口千兆太阳能PoE交换机（支持DC9～57V冗余电源输入）

3D Model

x

Produc variants

x

获取定制方案

姓名

该字段必填。

邮箱

该字段必填。

公司

该字段必填。

电话

该字段必填。

数量

请填写大于0的整数。

需求描述

该字段必填。

文件（如果可能，请提供文件，以便于我们更好地评估情况并为您提供解决方案。）

SKU: POE-Switch0504GDF

感谢您的咨询。我们的销售团队将尽快与您联系！

提交失败，请重新提交。

DC9～57V PoE交换机：支持DC9～57V输入及IEEE802.3af/at PoE输出，内置电压升压器。（注：仅支持Mode A PoE输出，若您的PoE设备为Mode B，请另购型号POE-Switch0504GD的PoE交换机）。

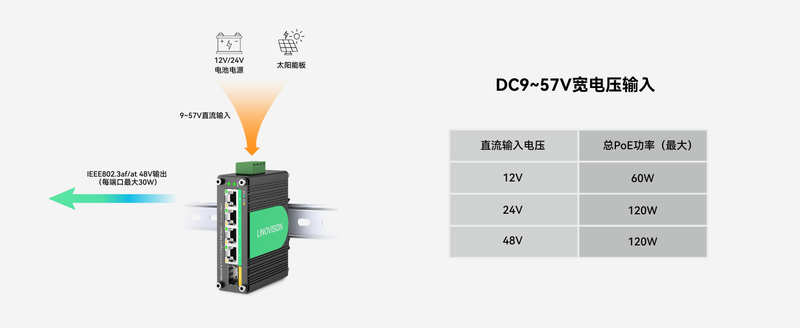

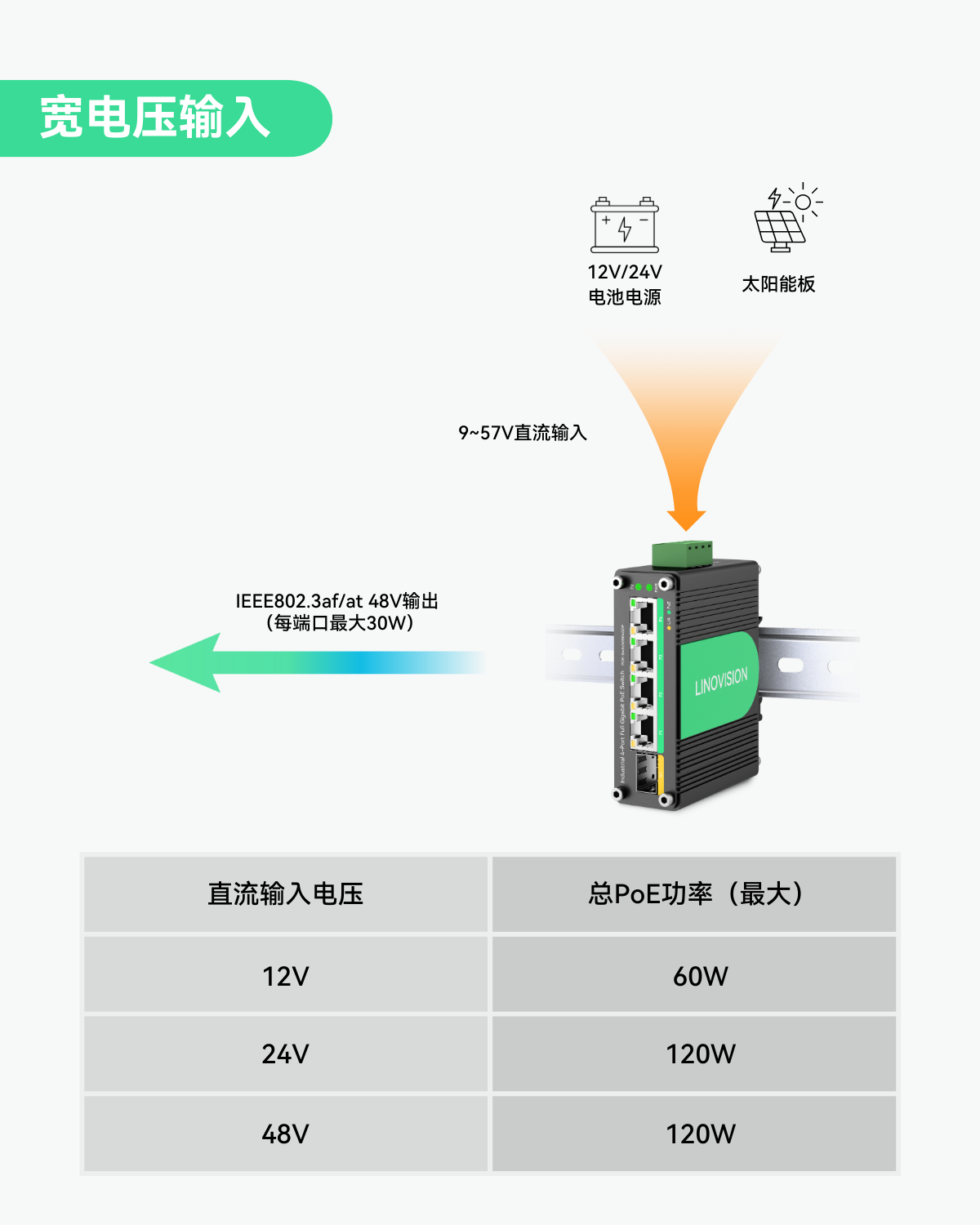

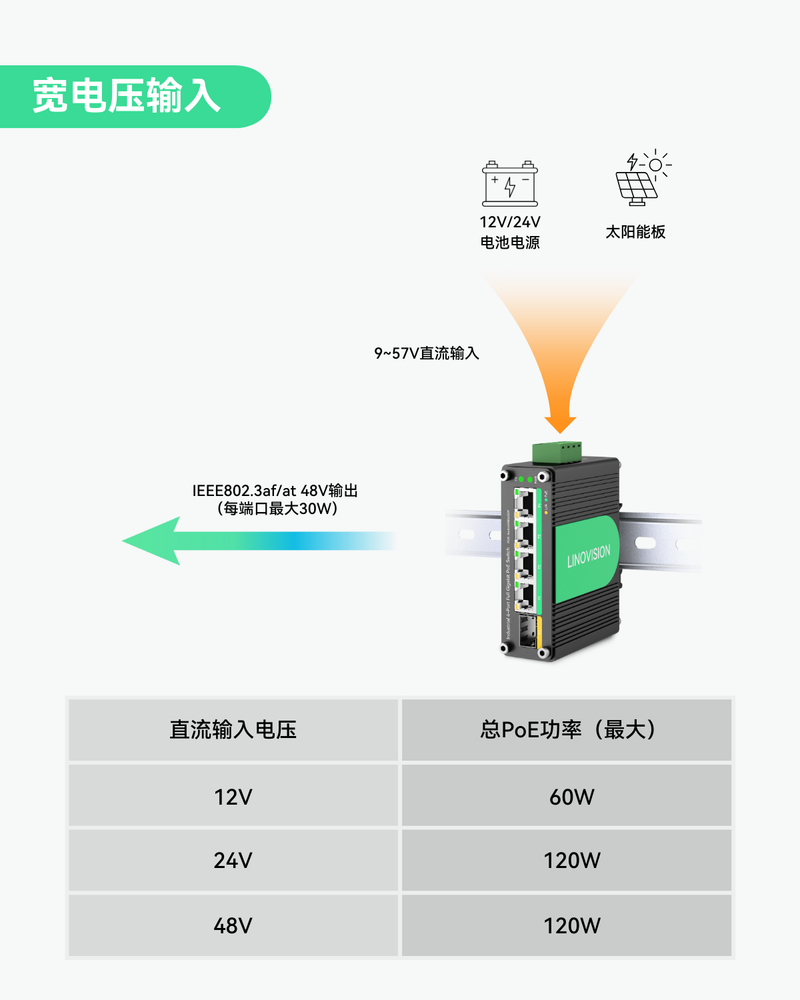

全千兆PoE交换机： 提供4个10/100/1000Base-T以太网PoE端口和1个1000Base-X SFP插槽（不包含SFP模块）。所有PoE端口均符合IEEE802.3af/at标准，总PoE功率预算为120W（DC24V/DC48V输入）或60W（DC12V输入）。

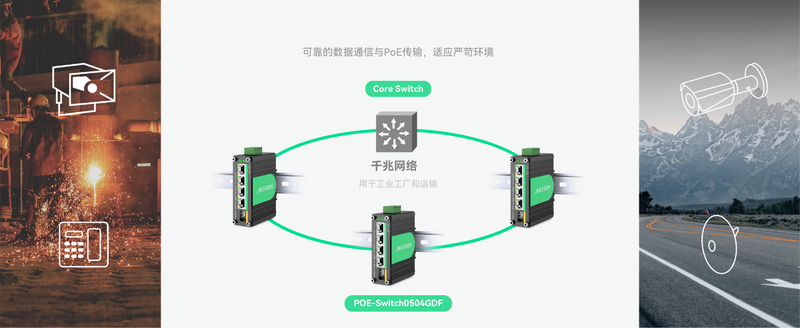

工业级设计：紧凑型IP40防护金属外壳；宽工作温度范围-40°F至185°F（-40°C至85°C）；支持DIN导轨安装和壁挂安装。
冗余电源：支持2通道DC9～57V冗余电源输入及自动切换功能，保障网络系统高可靠性运行。

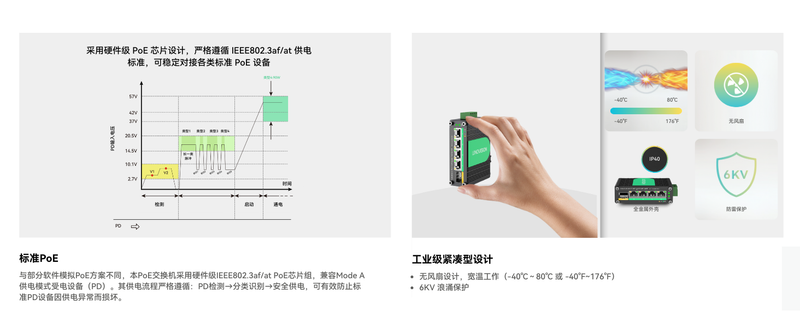

标准PoE供电：与软件模拟PoE不同，本PoE交换机采用硬件级IEEE802.3af/at PoE芯片组，兼容Mode A受电设备（PD）。其严格遵循“PD检测→分级→供电”流程，避免标准PD设备损坏。

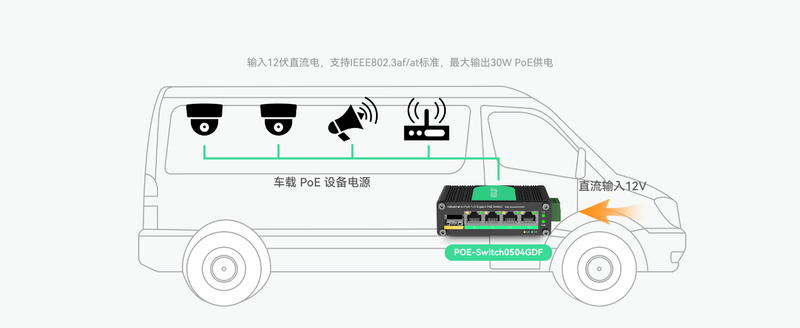

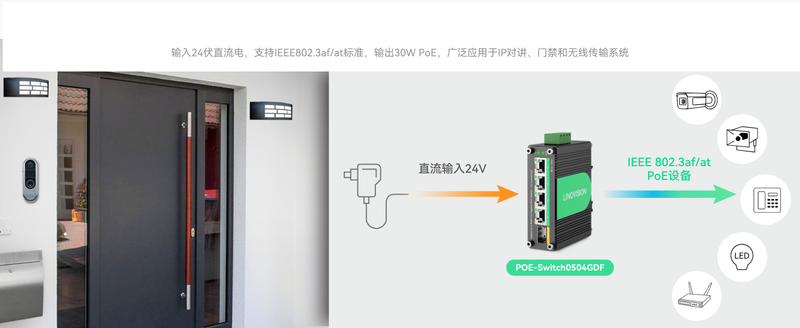

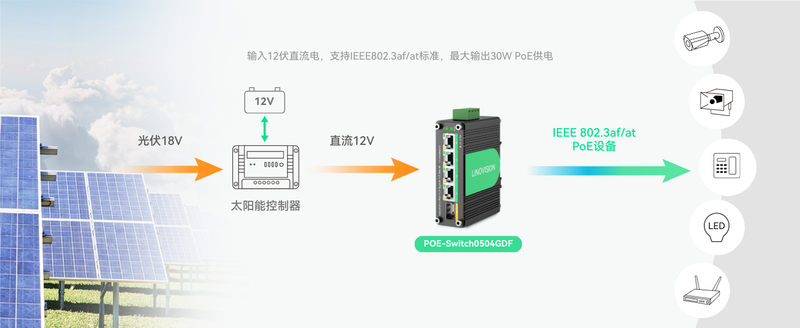

应用场景：适用于太阳能供电系统（DC12V/DC18V/DC36V输入）、房车/车载（货车/巴士，DC12V输入）、VoIP/门禁系统（DC24V输入）的标准PoE供电。

SKU: POE-Switch0504GDF

技术规格表

提供定制服务

定制logo与品牌
PoE标准
安装方式
标签定制
端口类型
外形尺寸
端口速率
端口数量
管理功能
PoE功率预算
电源输入
支持协议

常购组合

工业级4端口千兆太阳能PoE交换机（支持DC9～57V冗余电源输入）

工业级千兆30W PoE分离器，支持切换DC12V/24V输出及无源PoE输出

UltraReach POE+EOC同轴以太网转换器

This item

工业级4端口千兆太阳能PoE交换机（支持DC9～57V冗余电源输入）

常购组合

工业级千兆30W PoE分离器，支持切换DC12V/24V输出及无源PoE输出

UltraReach POE+EOC同轴以太网转换器

5口DC9-54V输入全千兆PoE交换机，带电压升压功能

12口L2+云管理型PoE交换机，支持DC8~57V宽压输入及升压功能

产品概览技术规格产品对比常见问题资料下载

技术规格

型号	POE-Switch0504GDF
以太网
标准	IEEE 802.3 以太网
	IEEE 802.3u 快速以太网
	IEEE 802.3ab 千兆以太网
	IEEE 802.3x 全双工流控
	IEEE 802.3az 高能效以太网 (EEE)
	IEEE 802.3at 以太网供电 (PoE+)
	IEEE 802.3af 以太网供电 (PoE)
转发与过滤速率	14,880pps (10Mbps)
	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
MAC 地址表	8K
缓存	1 Mbit
最大包长度	10KBytes
交换容量	10Gbps/无阻塞
交换特性	背板带宽: 10Gbps 包转发率: 14.88Mpps
接口

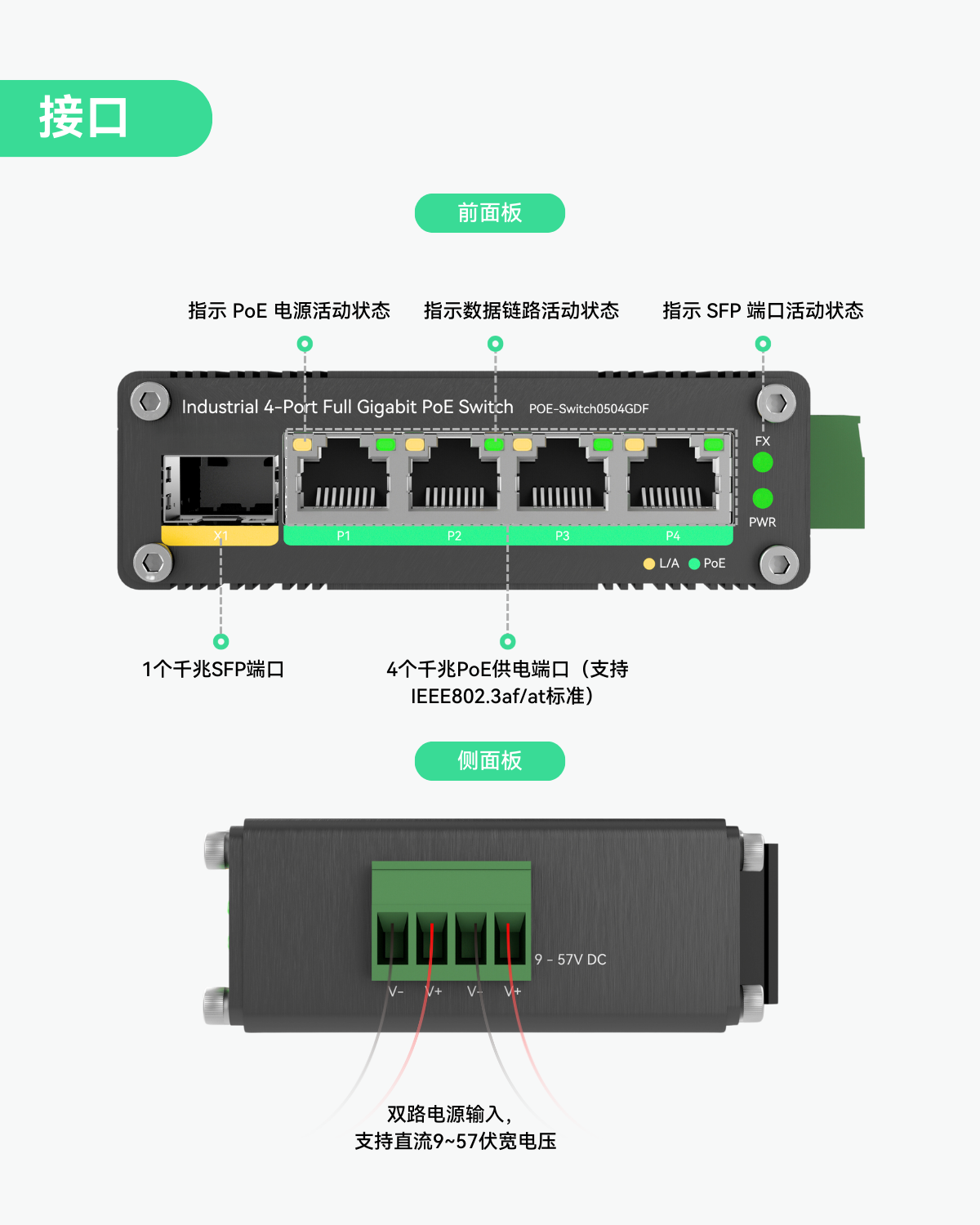

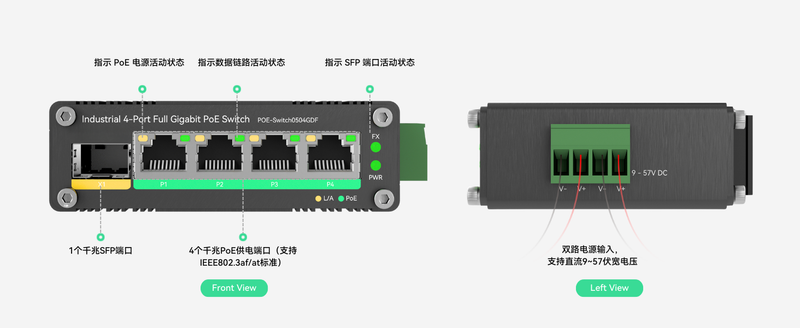

连接器	4 个具有 PoE 和 injector 功能的 10/100/1000 Mbps RJ45 端口
光口	1 个 1000Mbps SFP 插槽
PoE (以太网供电)
PoE 标准	IEEE 802.3af/at
PoE 端口	RJ45
PoE 功率预算	120W (48VDC) 90W (24VDC) 60W (12VDC)
电源引脚分配	1/2(+), 3/6(-)
工作环境
工作温度	-40℃ ~ 80℃ (-40℉ ~ 176℉)
存储温度	-40℃ ~ 85℃ (-40℉ ~ 185℉)
工作湿度	5% ~ 95% 无凝结
平均故障间隔时间	> 200,000 小时
电气与机械

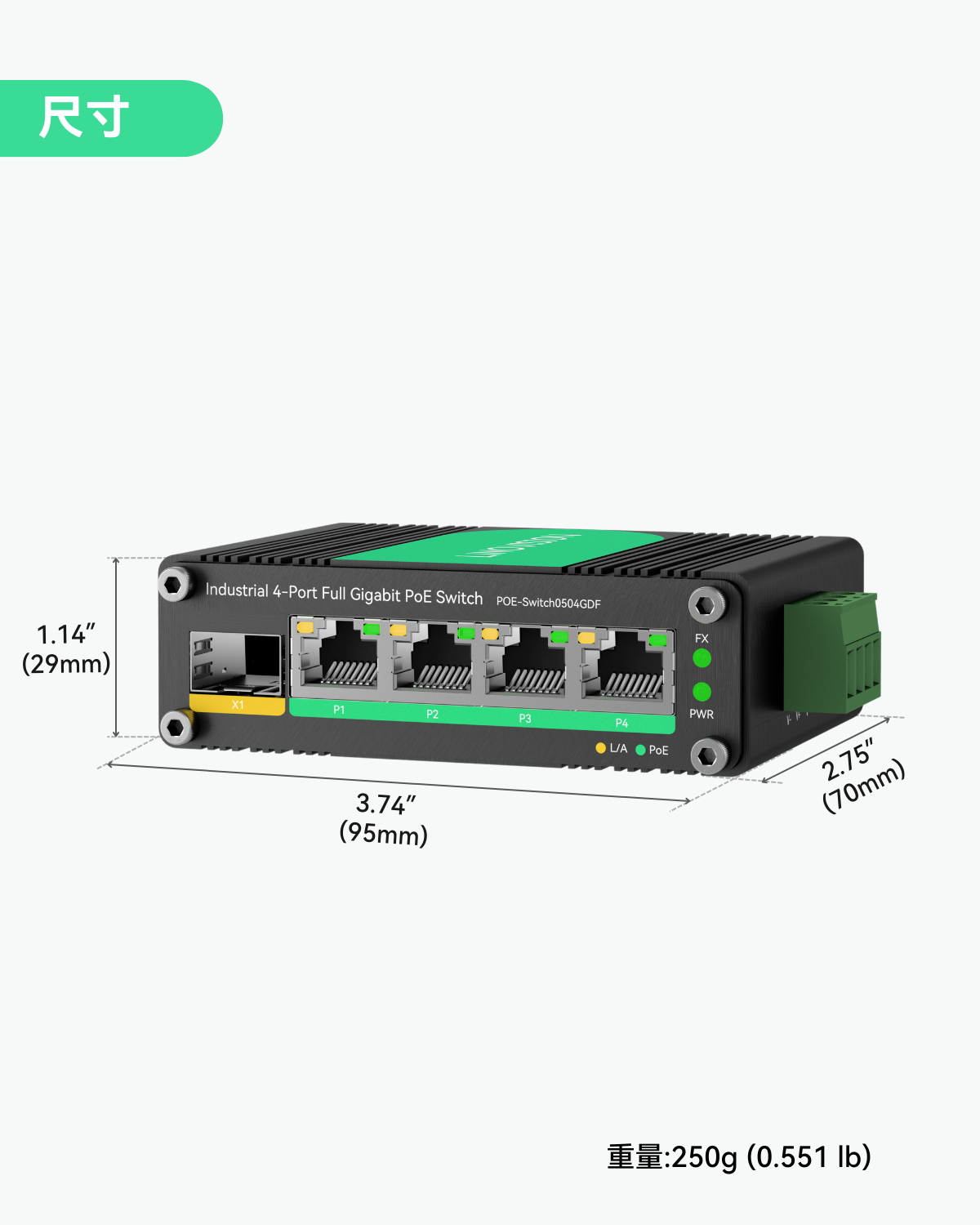

尺寸 (WHD)	95×70×29mm (3.74″×2.75″×1.14″)
电源输入	9 ~ 57V DC (端子排)
功耗	<125W (非 PoE <6W)
电源输入过载	自动可复位
反极性保护	支持
重量	0.25kg (0.55lb)
外壳	铝合金

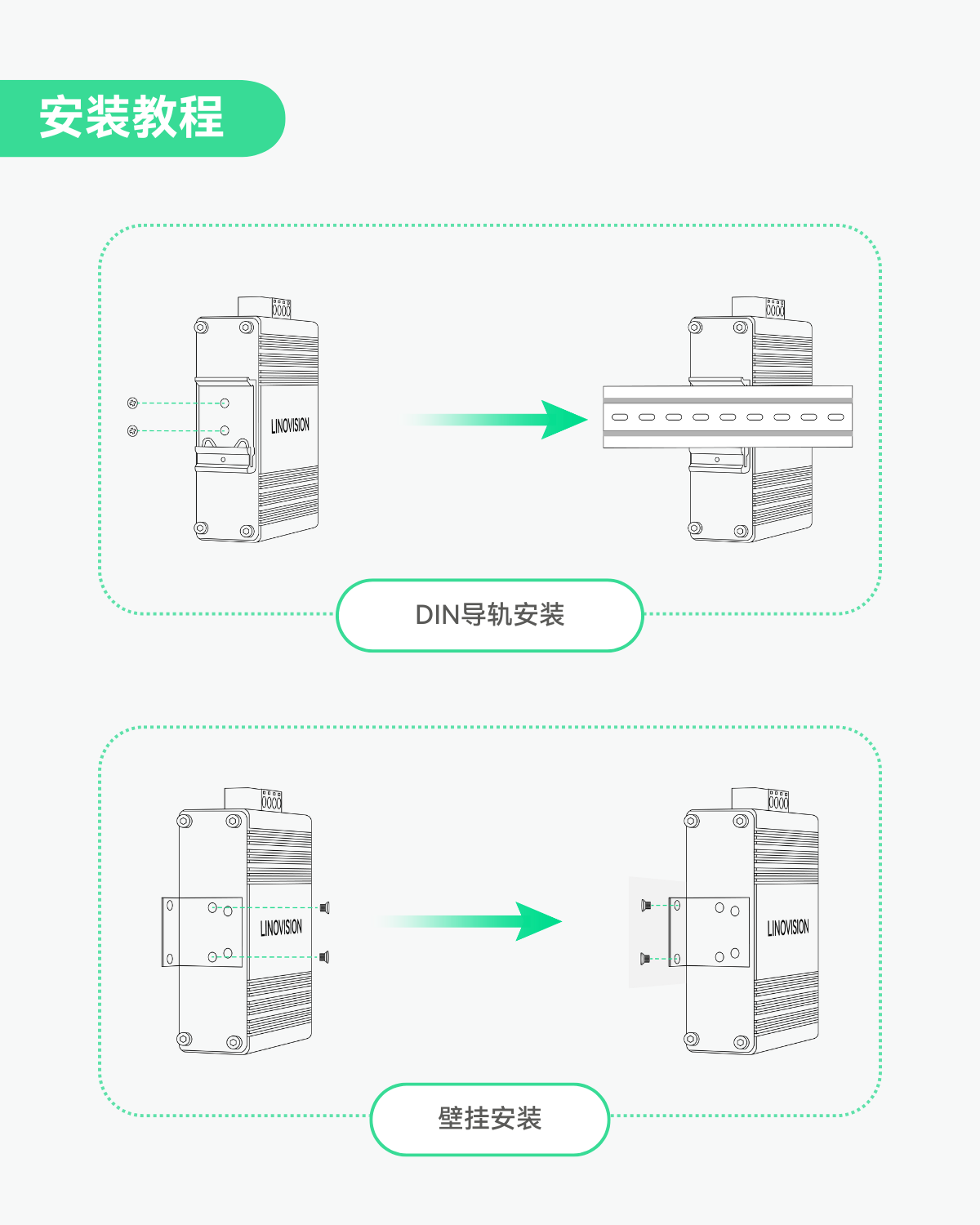

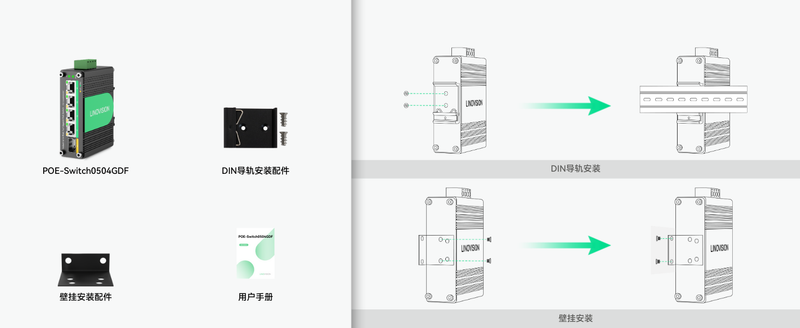

安装	DIN 导轨安装，壁挂安装

产品对比

LINOVISION DC12V/太阳能 PoE交换机选型指南

	了解更多 >		了解更多 >	了解更多 >	了解更多 >	了解更多 >
型号	POE-Switch0504GD	POE-Switch0504GDF	POE-SW506GD-BT	POE-SWR612GM-SOLAR	POE-SW804G-Solar	POE-SW806GM-Solar
太阳能充电控制器	/	/	/	/	内置MPPT控制器	内置MPPT控制器
电源输入	9V~54V DC, 双路冗余	9V~54V DC, 双路冗余	9V~54V DC, 双路冗余	8V~54V DC, 双路冗余	太阳能供电&电池(12V/24V)	太阳能供电&电池(12V/24V)
上行链路端口	1个千兆以太网上行口	1个千兆SFP	1个千兆SFP 1个千兆以太网上行口	2个千兆SFP 2个千兆以太网上行口	1个千兆以太网上行口	2个千兆SFP
PoE输出	4个千兆PoE端口, IEEE802.3af/at	4个千兆PoE端口, IEEE802.3af/at	3个千兆802.3BT PoE 1个非标Passive 24V PoE	8个千兆PoE端口, IEEE802.3af/at/bt	4个千兆PoE端口, IEEE802.3af/at	4个千兆PoE端口, IEEE802.3af/at/bt (端口1-2可切换为非标Passive 24V PoE输出)
PoE++端口	/	/	端口1-3	端口1-4	/	2个 BT 90W 端口 (端口3-4)
PoE电源引脚分配	4/5(+),7/8(-)	1/2(+),3/6(-)	1/2/4/5(+), 3/6/7/8(-)	1/2(+),3/6(-)	4/5(+),7/8(-)	端口1-2 (可切换模式): 802.3af/at: 1/2(+), 3/6(-) 非标Passive 24V: 4/5(+), 7/8(-) 端口3-4: 1/2/4/5(+), 3/6/7/8(-)
PoE功率预算	120W (DC24V/48V), 60W (DC12V)	120W (DC24V/48V), 60W (DC12V)	120W (DC24V/48V), 90W (DC12V)	240W (DC48V), 180W (DC24V), 70W (DC12V)	120W (DC24V), 60W (DC12V)	120W
L2/L3 管理	/	/	/	VLAN, QoS, ACL,SSH,LLDP, 静态路由, 链路聚合	/	VLAN, QoS, SNMP, 链路聚合
尺寸	95x70x29mm (3.74x2.75x1.14")	95x70x29mm (3.74x2.75x1.14")	95x70x29mm (3.74x2.75x1.14")	50x171x120mm (1.96x6.73x4.72")	105x105x55mm (4.13x4.13x2.16")	157x115x67mm (6.14x4.53x2.6")
云管理	/	/	/	RemoteMonit	RemoteMonit	/
