SKU: EOC-Converter (Receiver+Transmitter)

感谢您的咨询。我们的销售团队将尽快与您联系！

提交失败，请重新提交。

PoE & IP 同轴传输转换器 - PoE & IP 同轴传输转换器可利用现有的同轴电缆，将模拟监控系统升级为IP监控系统。兼容RG59、RG6、RG11电缆规格，支持PoE标准 802.3af (PoE) 与 802.3at (PoE+)。
POE & IP 双绞线传输转换器 - 每对EOC(同轴以太网)转换器配备2个BNC转双绞线接口，可实现基于双绞线的PoE传输。在100米常规双绞线上提供100Mbps带宽，在453米距离下仍可维持10Mbps传输速率（支持PoE与非PoE设备）。特别适用于电梯轿厢内CCTV监控系统部署。
工业级设计，内置散热片 - 采用工业级设计，内置散热片，确保超高可靠性及稳定传输。仅限室内使用。即插即用，无需配置，安装简易。设计小巧轻便。
仅限点对点连接 - 作为MoCA（同轴电缆多媒体传输）设备，在点对点连接中，可通过同轴电缆传输视频/音频/数据/控制信号，其功能与使用双绞线相同。EOC接收器应由PoE交换机或PoE供电器供电，而EOC发射器应连接PoE或非PoE设备。

应用场景

用于将模拟系统升级为IP监控系统，无需更换现有的同轴电缆。
非常适合电梯应用场景，在没有以太网电缆和摄像机电源的情况下，它可以通过同轴电缆或双绞线传输PoE电源和IP数据。
与POE-Splitter1224配合使用时，它可以为非PoE的DC12V或DC24V设备传输PoE电源+数据。支持PoE和PoE+，但不支持PoE++。
以太网数据延长器，通过同轴电缆或双绞线电缆可延长至1000米（超过300米时带宽将降至 10Mbps ）。
与内置EOC发射器的ePoE IP摄像机配合使用（需EOC接收器、EOC适配器）。

注意：在一个系统中使用多路同轴电缆传输PoE时，强烈建议使用EOC-Switch KIT以避免潜在的信号干扰。

SKU: EOC-Converter (Receiver+Transmitter)

技术规格表

提供定制服务

定制logo与品牌
PoE标准
安装方式
标签定制
端口类型
外形尺寸
端口速率
端口数量
管理功能
PoE功率预算
电源输入
支持协议

常购组合

UltraReach POE+EOC同轴以太网转换器

工业级8口全千兆POE++交换机，带4个BT90W POE++端口，DC48~56V冗余输入

5口DC9-54V输入全千兆PoE交换机，带电压升压功能

This item

UltraReach POE+EOC同轴以太网转换器

常购组合

工业级8口全千兆POE++交换机，带4个BT90W POE++端口，DC48~56V冗余输入

5口DC9-54V输入全千兆PoE交换机，带电压升压功能

EOC Switch + 6 Transmitters

EOC Switch + 8 Transmitters

EOC Switch + 4 Transmitters

EOC Switch + 2 Transmitters

产品概览产品对比技术规格常见问答资料下载

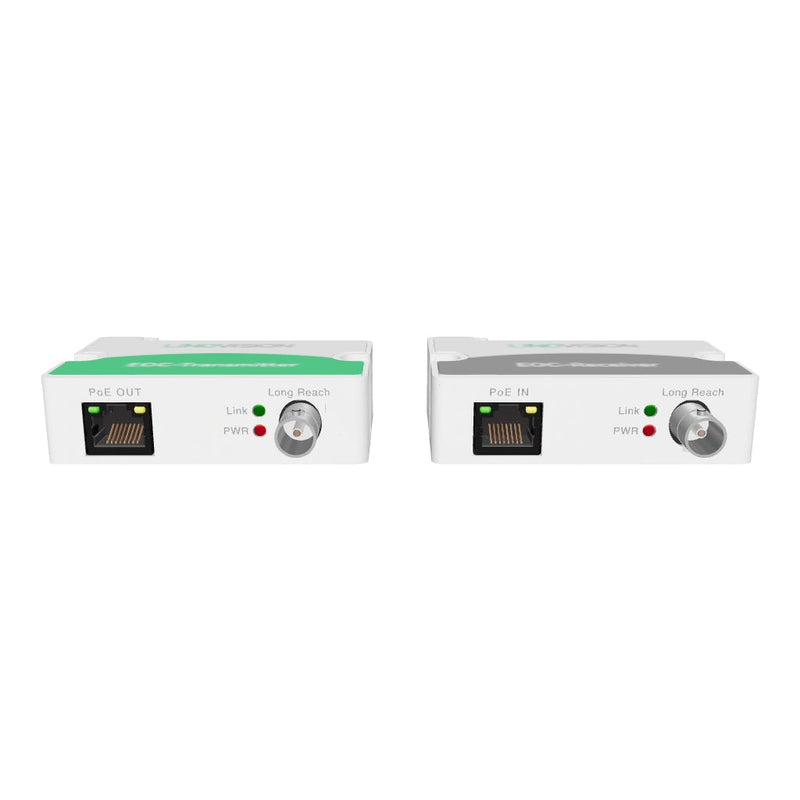

Linovision EOC-Converter 是一款集成了同轴供电（PoC）和同轴以太网（EOC）功能的多功能转换器。借助其专有的ePOE技术，该设备能够通过同轴电缆或双绞线电缆（包括双绞复合电缆、CATV电缆、电源线、Cat5E/Cat6等）同时传输PoE电源和以太网数据，最大传输距离可达3,300英尺（约1,000米）。这款设备在将模拟摄像头系统升级为IP监控系统时非常实用，无需更换现有的同轴电缆，从而节省了成本和时间。此外，它还可用于电梯场景，通过同轴电缆或双绞线电缆为设备提供电力和网络连接。

与竞争对手相比的独特功能

工业设计

工业设计注重实用性和可靠性，内置散热片确保设备在长时间运行中保持高效和稳定。

POE 供电 + 数据传输

它可以为远程 POE 设备提供最高 30W 的电力，并且无需本地直流电源适配器。（注意：POE OUT 端口仅支持 PoE 模式 A）

传输性能

兼容IEEE 802.3af/IEEE 802.3at PoE协议，在100米（330英尺）距离内最大支持21W PoE负载能力，或在300米（1000英尺）距离内最大支持11W PoE负载能力。

DIN导轨安装

DIN导轨安装，即插即用，无需配置，使安装变得极其简单。小巧设计（7.87cm x 5.08cm x 2.29cm）且重量轻。

通用EOC应用

将传统的模拟视频监控系统升级为IP监控系统，利用现有的同轴电缆，最大传输距离可达1,000米。在300米的常规同轴电缆传输中，带宽可达100Mbps，支持CCA/CCU RG59/RG6电缆。

在某些没有网络电缆但仍需要PoE供电和数据传输的场所，例如许多建筑物中的电梯轿厢或门铃电缆，LINOVISION EOC转换器是此类应用的理想选择。它可以通过同轴RG59电缆、双绞线电缆、门铃电缆、电话电缆甚至电源电缆传输PoE电源和IP数据。远程连接的设备可以是IP摄像头、IP视频对讲机、IP电话、IP控制器等。

1. 通过双绞线电缆

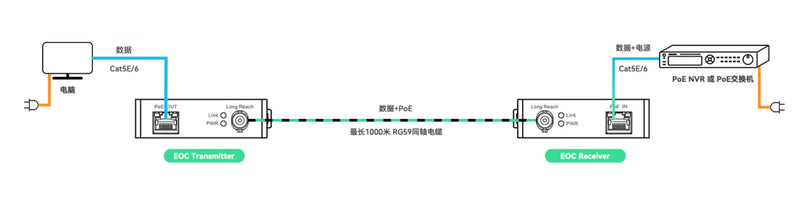

2. 非PoE应用

3. 用于通过同轴电缆/双绞线电缆的PoE VoIP电话

4. 为非PoE 12V直流设备提供PoE供电 + 数据传输

5. 远距离PoE，最大传输距离可达1,000米

6. 为PoE Wi-Fi接入点（仅限48V PoE设备）提供电源 + 数据双向传输

7. 用于通过同轴电缆的ePoE IP摄像头

8. 适用于在一个系统中通过同轴电缆进行多路PoE供电的应用

电梯中的应用

对于许多电梯来说，电梯轿厢内没有以太网电缆，也没有摄像头电源，LINOVISION EOC-Converter 是此类应用的理想选择。它可以通过同轴电缆或双绞线电缆传输PoE电源和IP数据。一个无源EOC-Transmitter将安装在电梯轿厢内，为摄像头或信号板供电，而一个EOC-Receiver将安装在控制室，由PoE交换机/PoE注入器/PoE NVR供电。对于多部电梯的应用，一个EOC-Switch08或EOC-Switch24将安装在控制室，最多可与8部电梯配合使用。

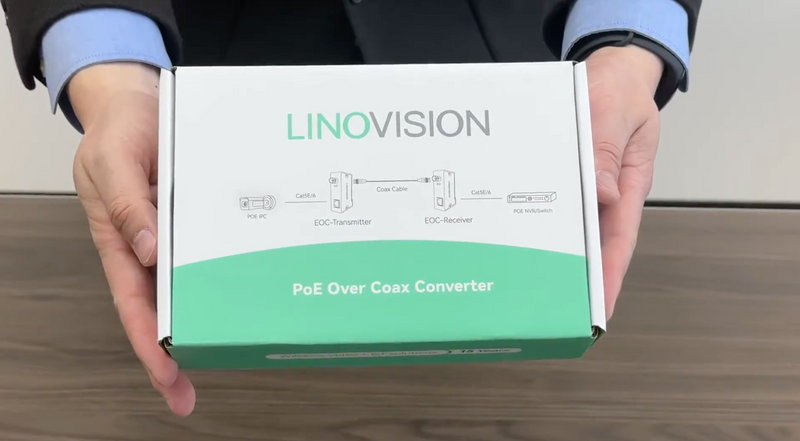

包装清单

产品对比

LINOVISION EOC与同类产品对比


型号	EOC-Converter	MoCA Adapter	GCA-6000KITb	Ve*ty VHW-HWPS-B/C	AS T8640
传输PoE	✔	不支持（仅以太网）	不支持（仅以太网）	✔	✔
传输距离	1000m	100m	790m	300m 或 490m(带电源时)	300m
无需额外DC电源	✔	/	/	可选	✔
价格	$	$	$	$$$	$$$$

使用提示

使用优质 IEEE802.3at 30W PoE 交换机为我们的EOC-Receiver提供 POE 电源，最好使用 DC53V 输入电压，而不是常规的 48V 输入电压。还请检查 PoE 交换机的 PoE 预算，并确保端口单独可以输出 30W PoE 功率。（市场上大多数 PoE 交换机不支持所有端口的 30W POE 输出）。使用点对点直接同轴电缆。电缆和连接器质量将严重影响传输距离。请确保将EOC-Receiver连接到 POE 交换机，然后将 PoE 摄像机连接到 EOC-Transmitter。EOC-Transmitter的 PoE 输出为 PoE 模式 A（使用引脚 1、2、3、6 传输数据和电源）。如果您的 PoE 设备是 PoE 模式 B，请使用我们的 POE 分离器或 PoE 扩展器 02。 PoE 输出为标准 IEEE802.3af/at PoE，与 24V 无源 PoE 设备不兼容。

Linovision EOC-Converter相较于市场上其他产品的优势。

Linovision EOC-Converter VS Motorola MoCA 适配器或 StarTech EOC1110K
Linovision EOC-Converter可以传输 PoE 电源和以太网数据，而 MoCA 适配器不支持。

Linovision EOC-Converter VS Axis T8640 或 Veracity Highwire Powerstar 或 DUALCOMM DECA-200
非常相似，但 Linovision EOC-Converter可以将 PoE 和数据传输到 1,000米的距离，而其他产品为300米。

Linovision EOC-Converter VS Altronix eBridge1PCRMT
非常相似，但 Linovision EOC-Converter可将 PoE 和数据传输至1,000米的距离，而 Altronix eBridge 的距离为500米。

Linovision EOC-Converter VS Enconn Mini-Power
非常相似，但 Linovision EOC-Converter可将 PoE 和数据传输至1,000米的距离，而 Enconn 的距离仅为240米。

技术规格

型号	EOC-Converter (Receiver+Transmitter)
功能端口	1个10/100 Mbps Base-TX端口，1个BNC端口
功耗	<2W
传输带宽	RG59同轴电缆：400米/100Mbps，1000米/10Mbps
PoE协议（EOC-Receiver）	作为受电设备 (PD)：兼容IEEE802.3af/at标准，可自适应来自供电设备（PoE交换机或PoE NVR，强烈推荐使用30W PoE+端口）的PoE mode A 和 mode B 模式
PoE协议（EOC-Transmitter）	作为供电设备 (PSU)：为符合IEEE802.3af/at标准的PoE设备提供PoE电源（48V无源PoE，1、2+线对供电；3、6线对回路）
网络标准	IEEE802.3, IEEE802.3u, IEEE802.3x
防雷保护	共模4KV，差模2KV
工作温度	–30°C～65°C (–22°F～149 °F )
工作湿度	5%～95%
尺寸（每个）WxDxH	79mm×52mmx23mm (3.1" x 2.0" x 0.9")
重量（每个）	61g (0.134 lb)

常见问答

Q.EOC transmitter和EOC receiver之间可以连接哪种电缆？

A.

它可以通过同轴电缆、双绞线电缆、电源电缆、视频电缆或几乎任何两芯电缆传输以太网数据和POE电源。

Q.可以通过单根同轴电缆连接多个设备吗？

A.

是的，一对EOC转换器可以通过单根同轴电缆与NVR/POE交换机/WI-FI AP一起传输多个设备。连接方式为：多个设备 -> NVR/POE交换机/WI-FI AP -> EOC发射器 -> 同轴电缆 -> EOC接收器 -> 带互联网的POE NVR/POE交换机/POE注入器。请注意，EOC接收器必须连接到POE NVR或POE交换机才能供电。

Q.这能用于扩展路由器和以太网交换机之间的连接吗？或者扩展 WIFI？

A.

是的。但是您需要在EOC receiver端使用 POE 注入器来为EOC receiver和EOC transmitter供电。建议使用 56V 30W POE 注入器。

Q.此EOC Converter的最大负载能力是多少？

A.

最大负载能力为 21W，传输距离为 300 英尺，足以为常规 IP PTZ 摄像机供电。负载能力至少为 11W，传输距离为 1000 英尺，足以为大多数 IP 摄像机供电。

Q.这款EOC Converter的最大传输距离是多少？

A.

最大传输距离为1,000米。请注意，使用普通的DC48V注入器时，负载容量将降至4W，因此建议在接收端使用60W或75W的PoE注入器。

Q.它可以与哪种设备一起工作？

A.

它可以与POE设备（如IP摄像头、POE Wi-Fi接入点、VoIP电话等）一起工作。同时，它也可以与非POE设备（如PC/NVR等）兼容。即使不需要POE功能，您仍然需要一个电源注入器为EOC接收端供电。

Q.它支持哪些POE标准？

A.

它支持IEEE802.3af和IEEE802.3at标准。它可以与市场上大多数IP摄像机和小型PTZ摄像机兼容，我们也有客户用它为POE Wi-Fi接入点供电，效果良好。

Q.我怎样才能安装它们？

A.

它支持 DIN 导轨安装（标准 35 毫米 DIN 导轨），或者您可以将其放入普通摄像机的接线盒内，因为它的尺寸非常小，为 7.87cm x 5.08cm x 2.29cm。

Q.为什么与我们的 EOC (IP Over Coax) Converter一起使用时我的 POE 设备处于离线状态？

A.

主要原因有以下几点：1. EOC transmitter必须连接到 POE 设备（IPC/VoIP），EOC receiver连接到 POE 供电设备（POE NVR、POESwitch 或 POE Injector）。反向连接将不起作用。2. 它仅用于点对点同轴电缆直接连接，中间没有 BNC 中继器/T 型连接/分离器。3. 可能是由于负载能力不足造成的。最大负载能力为 100米传输中的 21W，足以为常规 IP PTZ 摄像机供电。负载能力至少可达 300米传输中的 11W，足以为大多数 IP 摄像机或 VoIP 电话供电。4. 没有电源也会导致它无法工作。请注意，EOC receiver必须连接到 POE NVR、POE 交换机或 POE Injector 才能供电。
