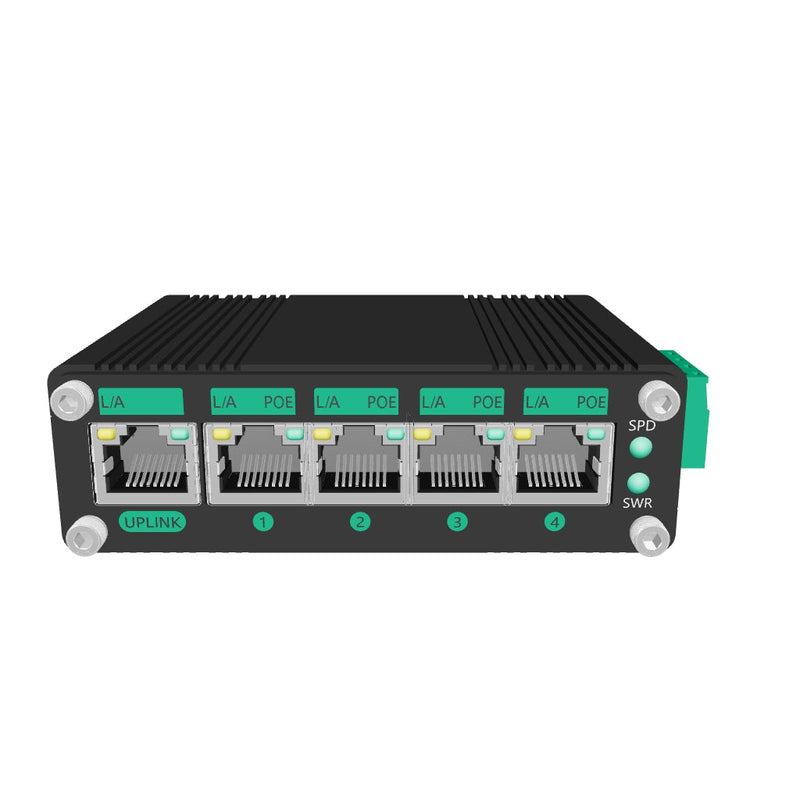

5口DC9-54V输入全千兆PoE交换机，带电压升压功能

3D Model

x

Produc variants

x

获取定制方案

姓名

该字段必填。

邮箱

该字段必填。

公司

该字段必填。

电话

该字段必填。

数量

请填写大于0的整数。

需求描述

该字段必填。

文件（如果可能，请提供文件，以便于我们更好地评估情况并为您提供解决方案。）

SKU: POE-Switch0504GD

感谢您的咨询。我们的销售团队将尽快与您联系！

提交失败，请重新提交。

DC9V-54V PoE 交换机 - 支持 DC9V-54V 输入和标准 IEEE802.3af/at PoE 输出，内置电压升压功能。
5 端口全千兆 PoE 交换机 - 提供 4 个 IEEE802.3af/at 30W PoE 端口和 1 个千兆上行端口；所有端口支持 10/100/1000Mbps 自适应全双工；总 PoE 功率预算为 120W（DC24V/DC48V 输入）或 60W（DC12V 输入）。
工业设计 - 紧凑型 IP40 坚固金属外壳；宽工作温度范围 -40°C 至 80°C；支持 DIN 导轨和壁挂安装。
不间断 PoE 供电（双电源输入） - 支持 2 路 DC9V-54V 冗余电源输入和自动故障切换，确保高可靠性网络系统。仅兼容 Mode B PoE 输出。

应用场景

在太阳能供电系统中提供标准 PoE 供电（DC12V/DC18V/DC36V 输入）
房车/车辆/卡车/巴士系统（DC12V 输入），需要 PoE 端口的场景
适用于需要标准 PoE 输出的 UPS 系统（DC24V 输入）

SKU: POE-Switch0504GD

技术规格表

提供定制服务

定制logo与品牌
PoE标准
安装方式
标签定制
端口类型
外形尺寸
端口速率
端口数量
管理功能
PoE功率预算
电源输入
支持协议

常购组合

5口DC9-54V输入全千兆PoE交换机，带电压升压功能

工业级千兆30W PoE分离器，支持切换DC12V/24V输出及无源PoE输出

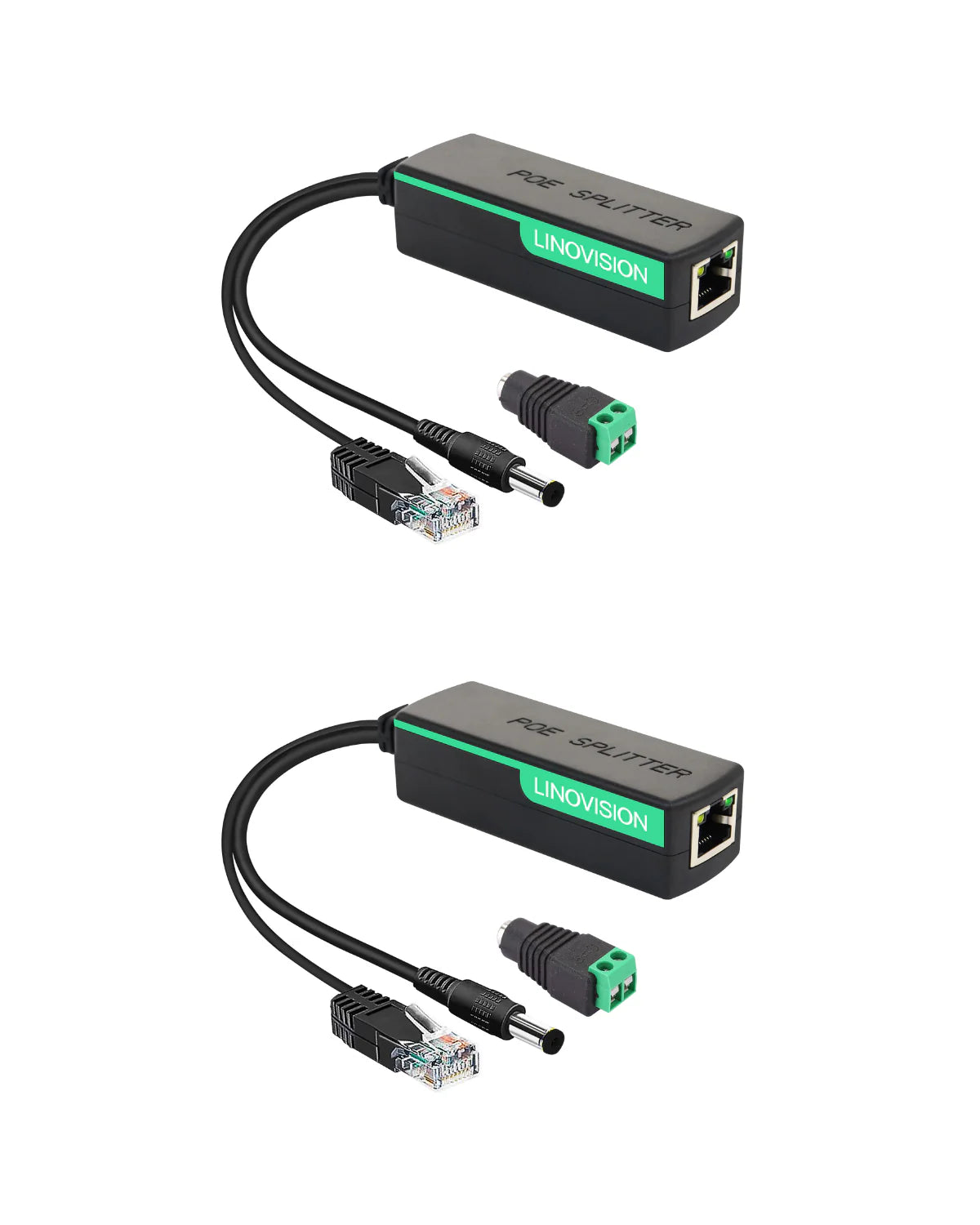

30W PoE分离器，支持100Mbps以太网，配备双口DC12V输出

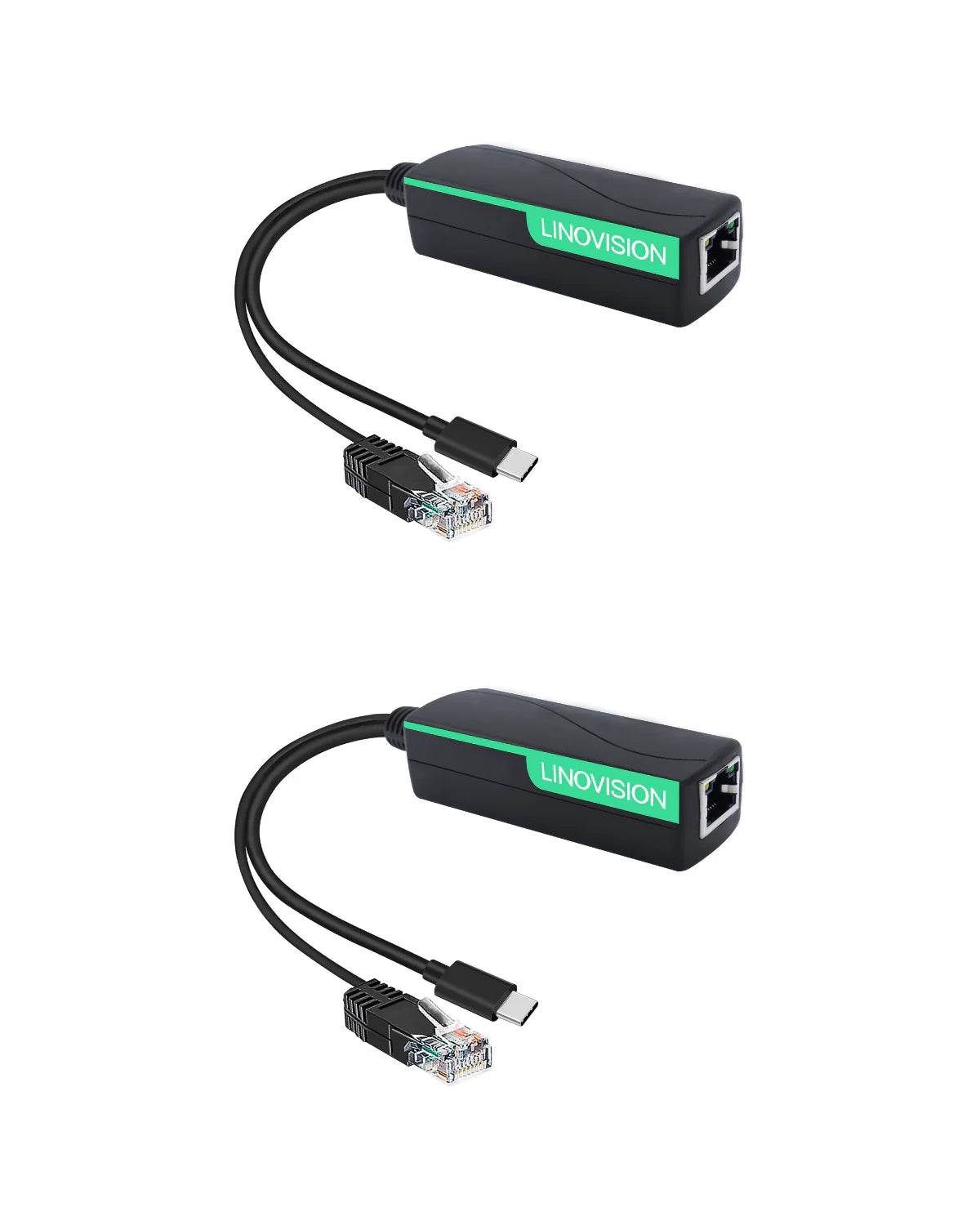

PoE分离器，转换为USB-C供电和以太网数据输出

This item

5口DC9-54V输入全千兆PoE交换机，带电压升压功能

常购组合

工业级千兆30W PoE分离器，支持切换DC12V/24V输出及无源PoE输出

30W PoE分离器，支持100Mbps以太网，配备双口DC12V输出

PoE分离器，转换为USB-C供电和以太网数据输出

工业级4端口千兆太阳能PoE交换机（支持DC9～57V冗余电源输入）

12口L2+云管理型PoE交换机，支持DC8~57V宽压输入及升压功能

产品概览技术规格产品对比常见问答资料下载

LINOVISION 工业 5 端口千兆太阳能 POE 交换机，带 DC9V 至 DC54V 升压器

支持4个IEEE802.3af/at标准30W PoE端口（总功率120W），紧凑型PoE电源，适用于太阳能供电/房车卡车/VoIP系统

突出特性

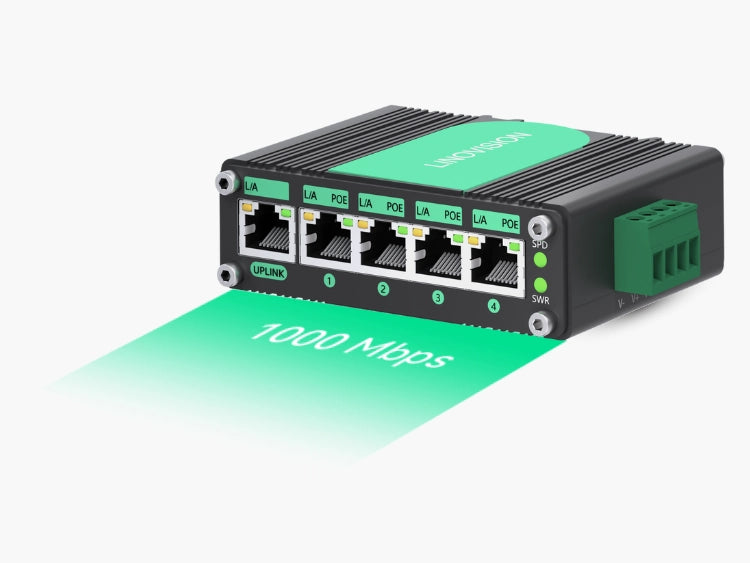

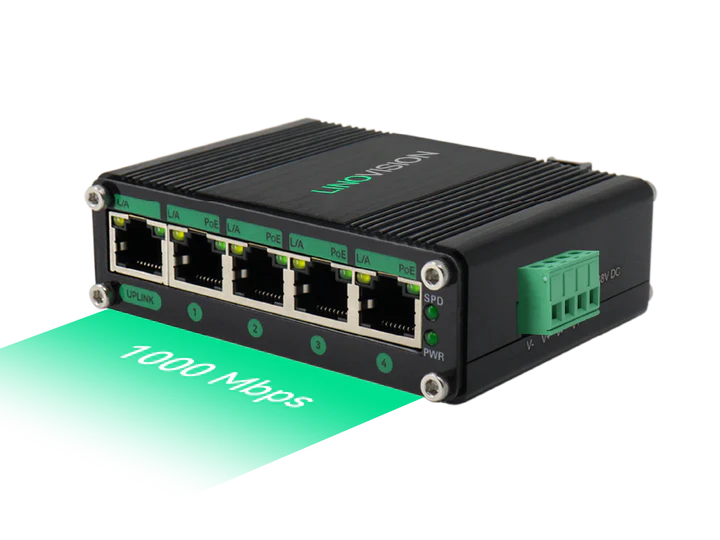

全千兆PoE交换机

4个IEEE802.3af/at标准30W PoE端口与1个千兆上行口
所有端口10/100/1000Mbps自适应全双工
总PoE功率120W（DC24V/48V）或60W（DC12V）

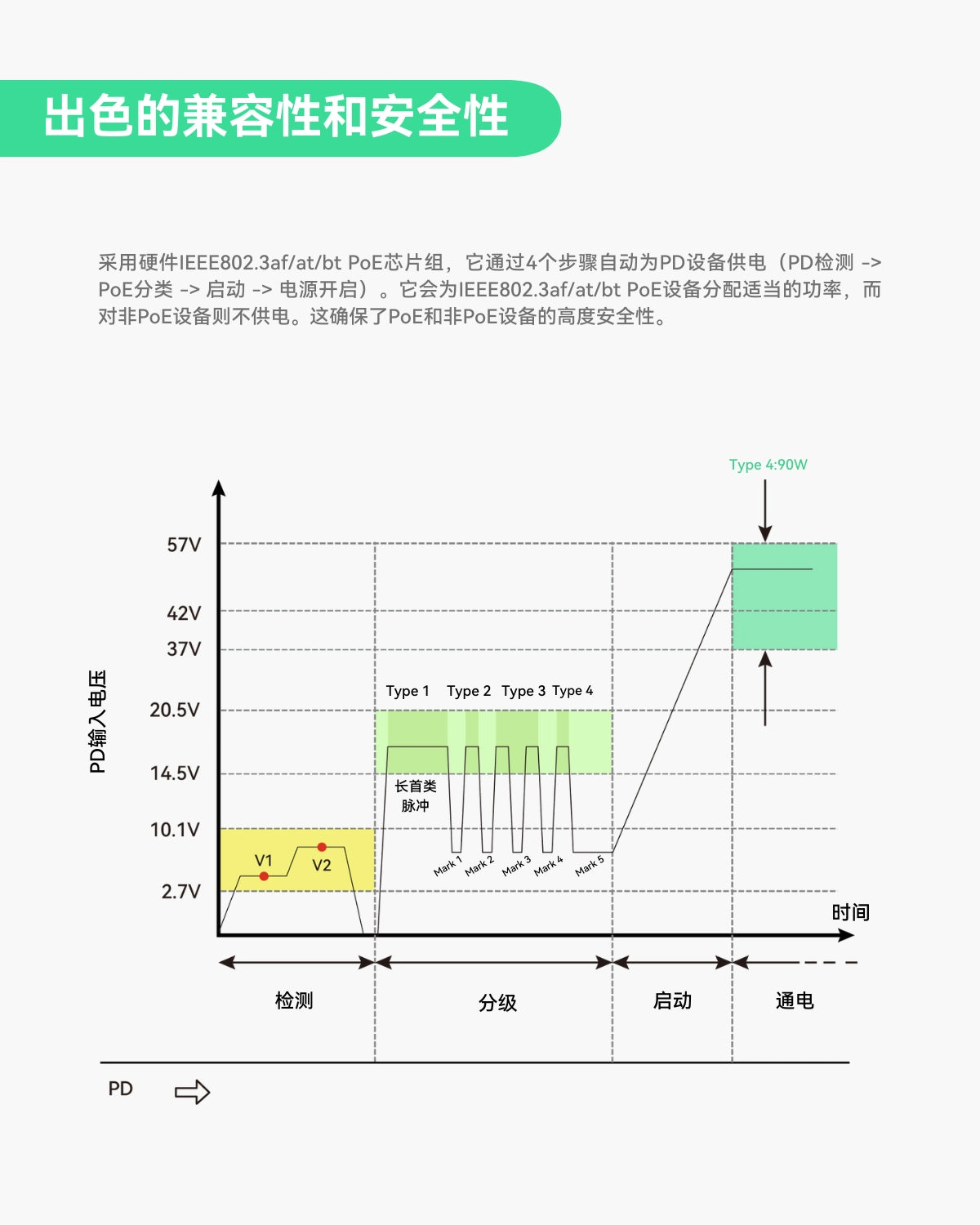

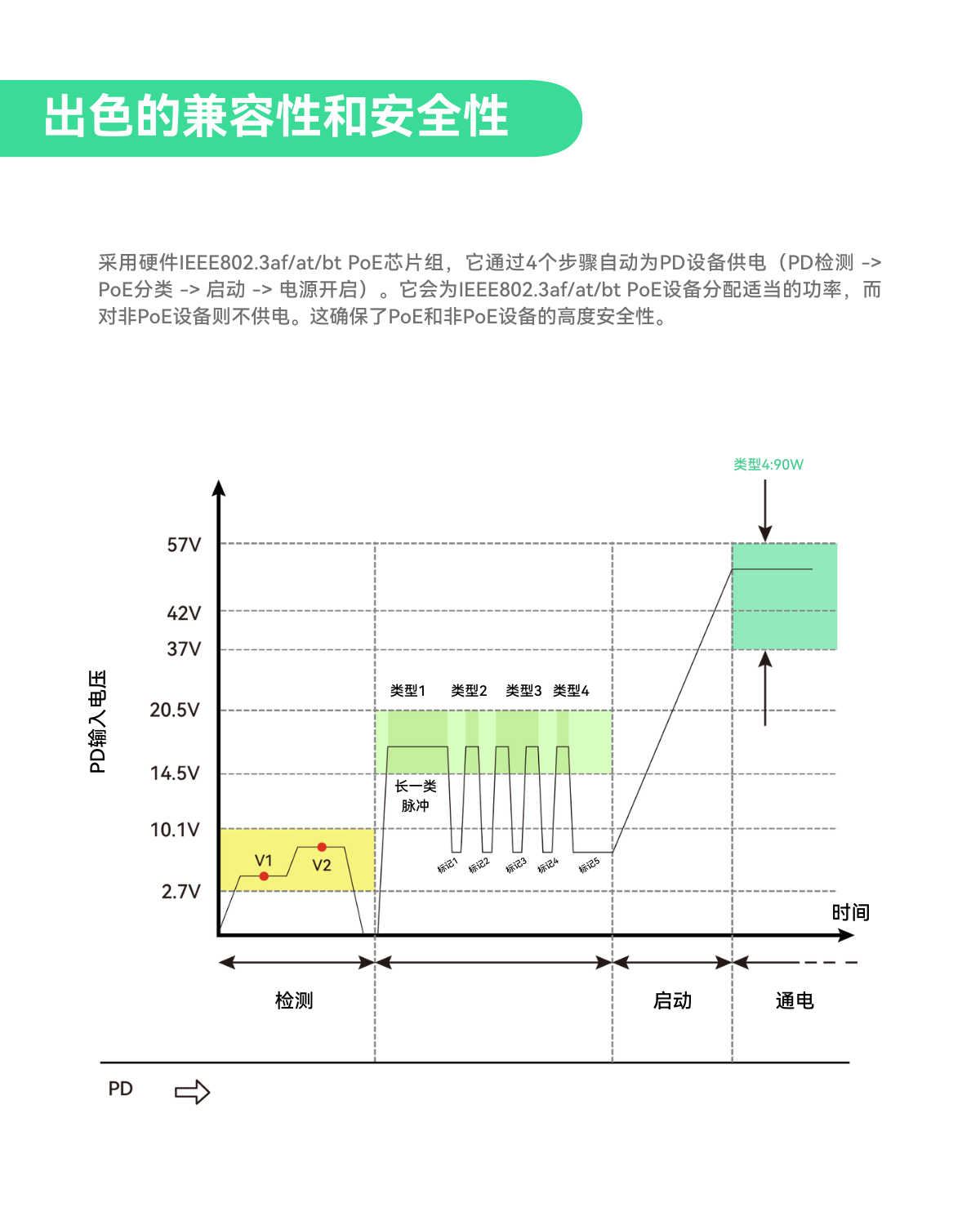

受电设备检测

PoE端口支持PoE自动检测
连接非PoE设备时仅提供数据传输，不会输出电力以防损坏

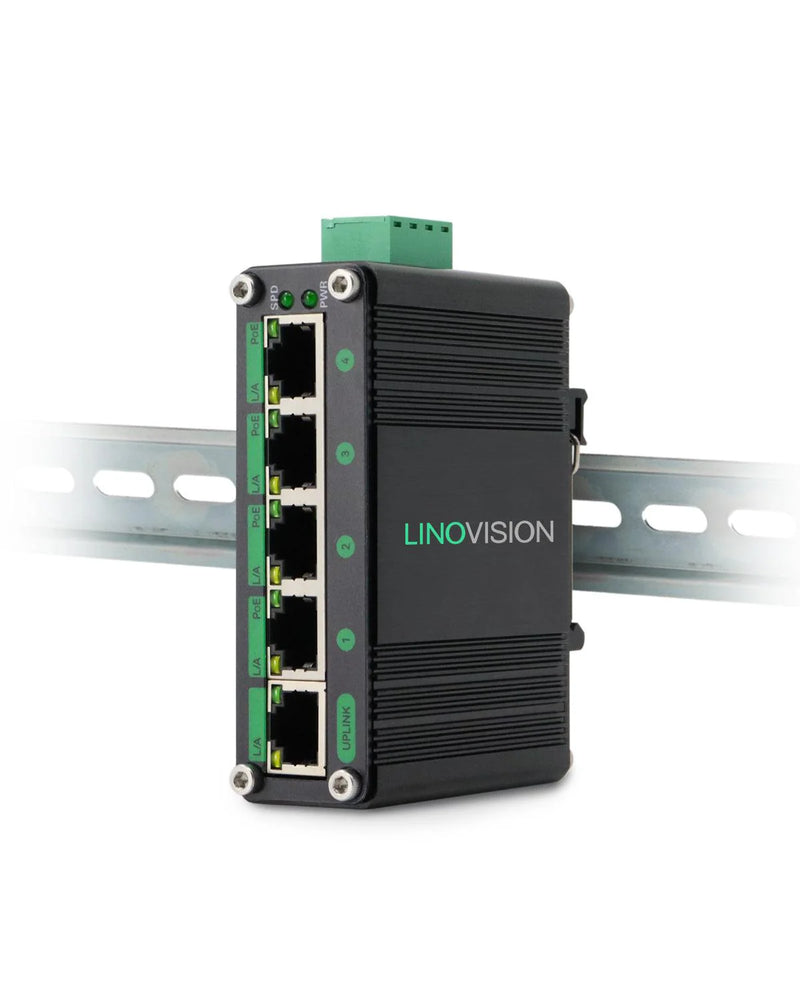

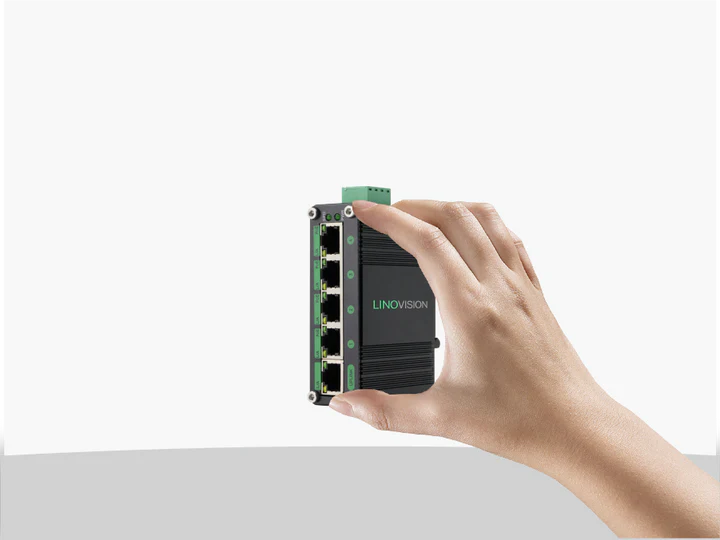

迷你PoE交换机

紧凑型设计，支持DIN导轨或壁挂安装，轻松适配小型机柜或机器内部空间

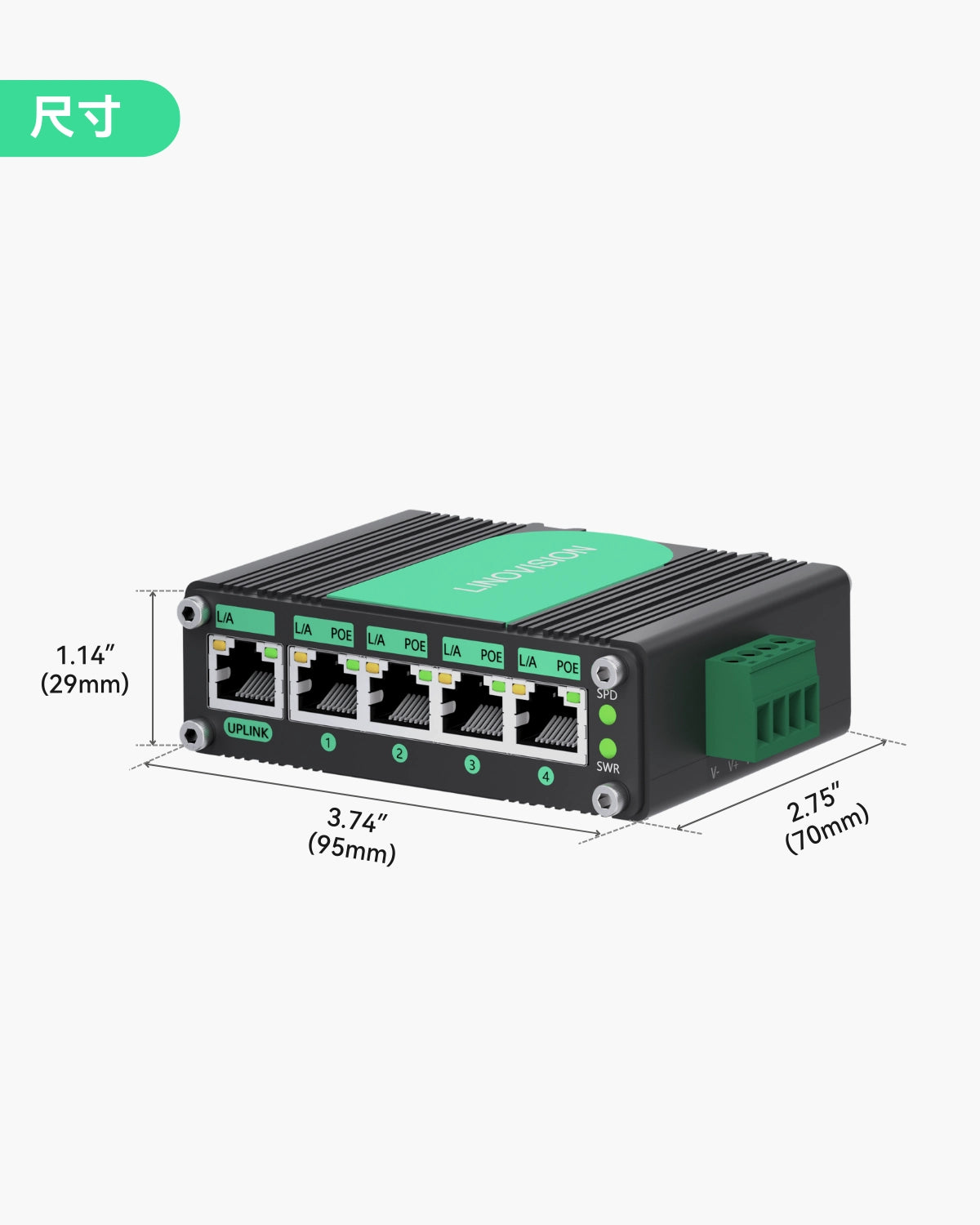

尺寸（95×70×29mm）

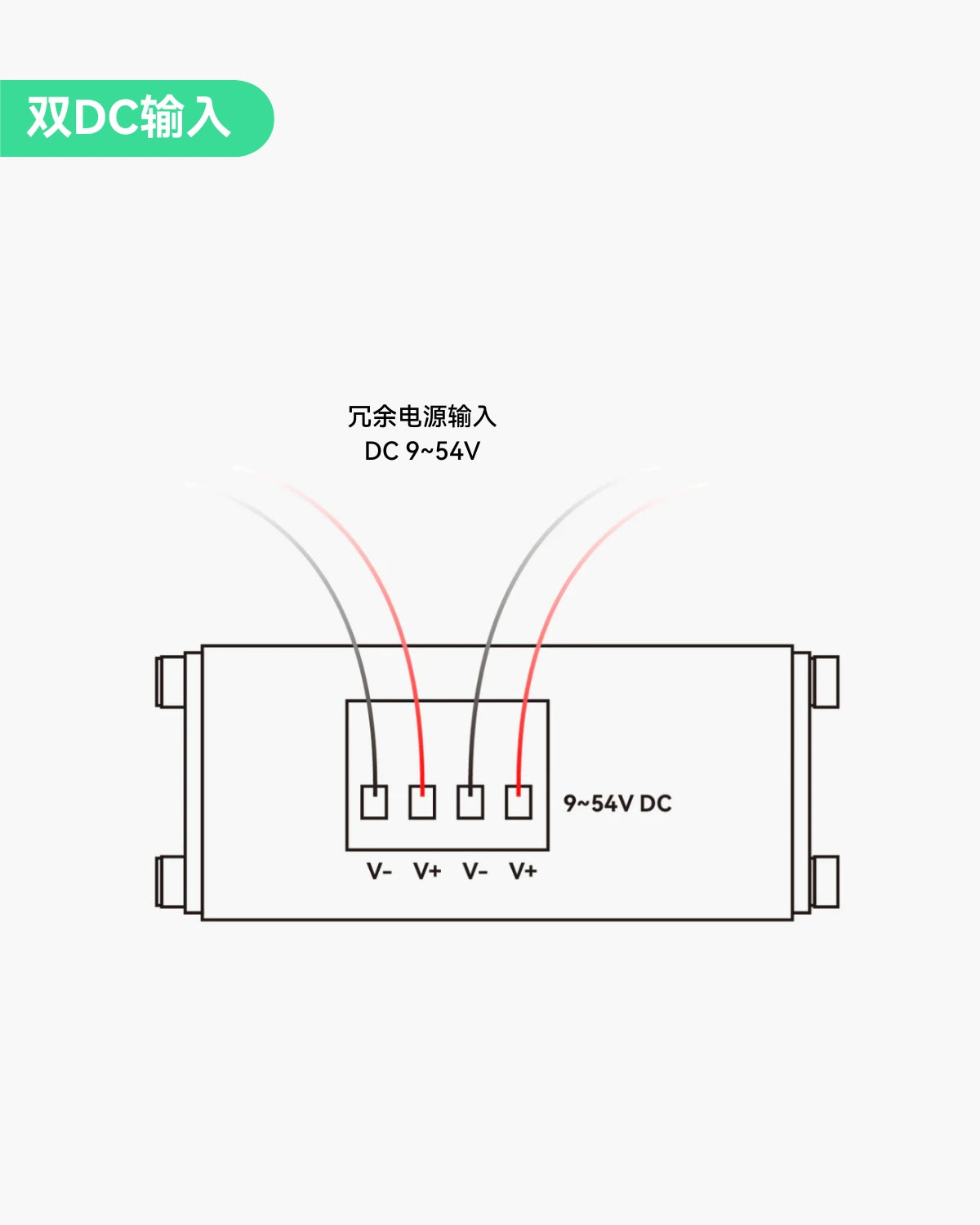

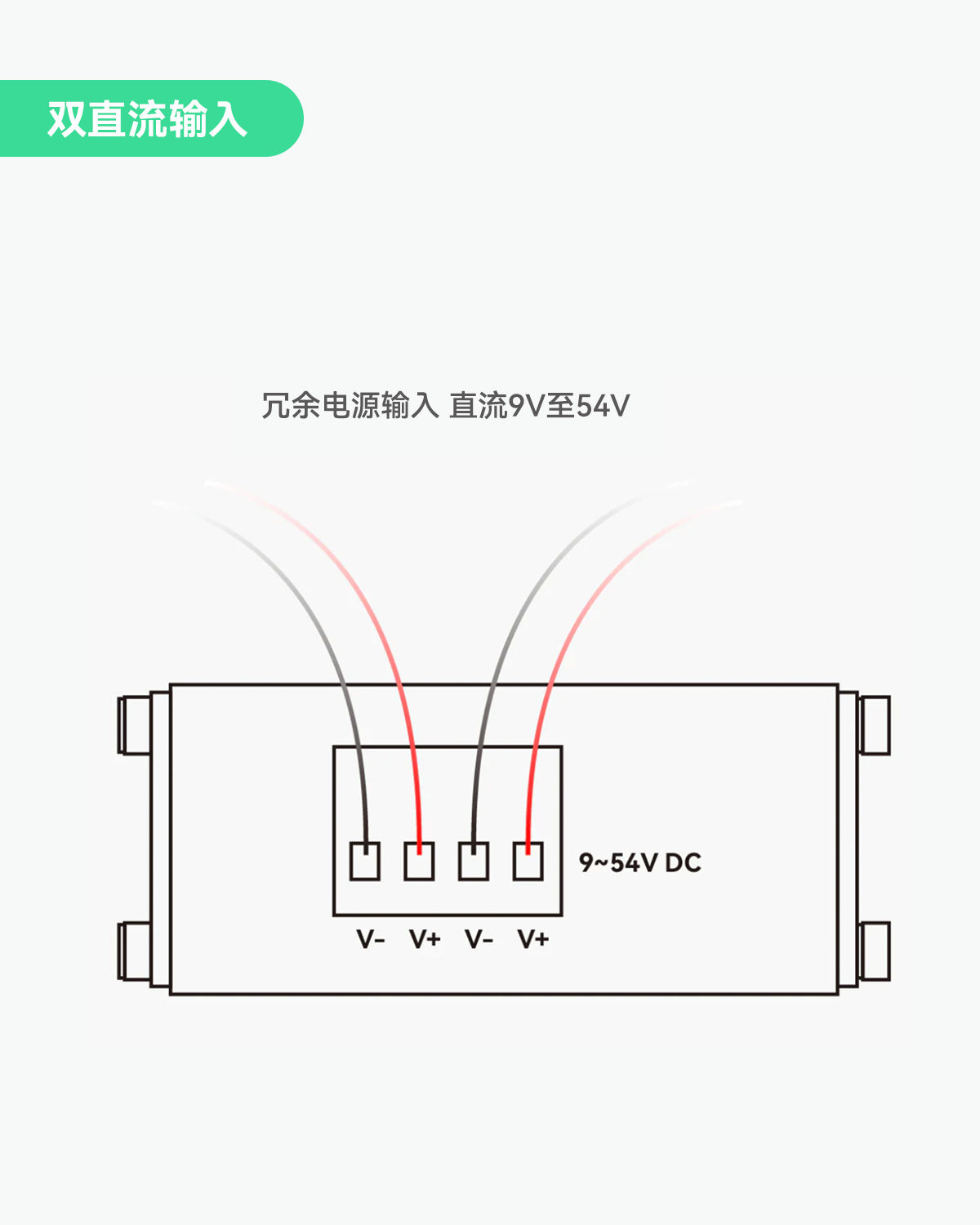

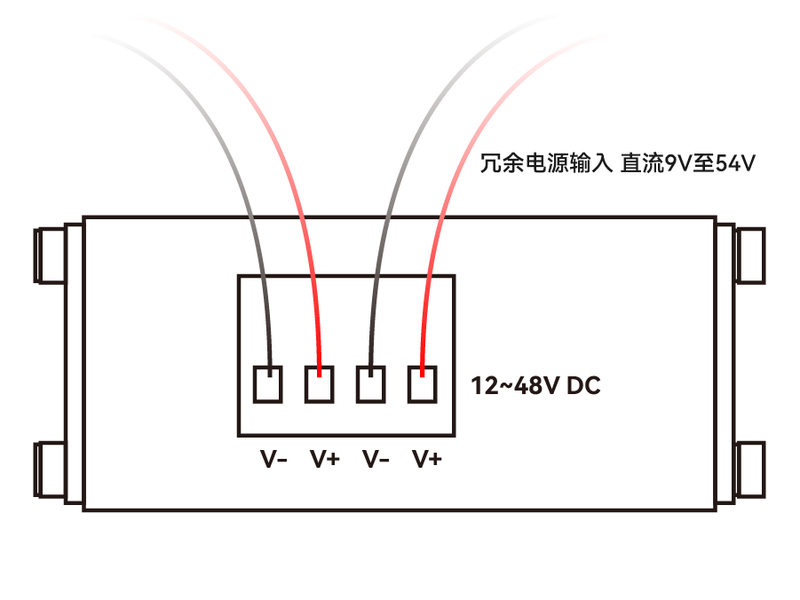

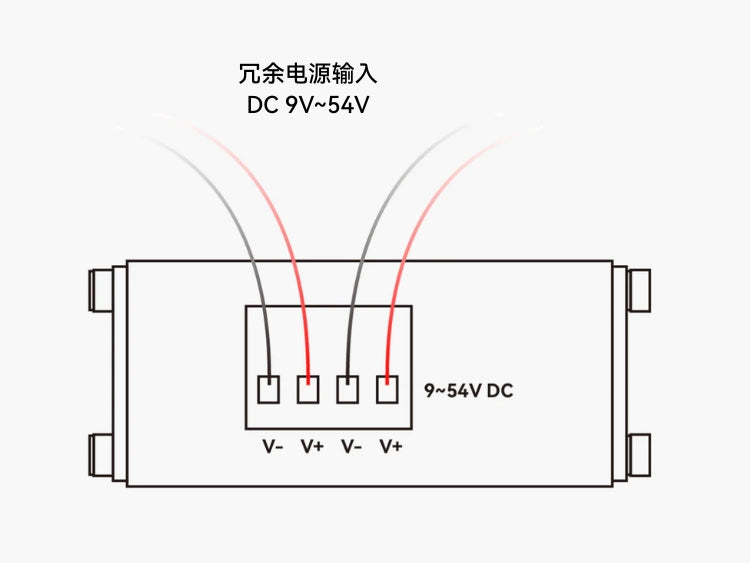

冗余电源

支持双路DC9V~54V冗余电源输入及自动切换，确保高可靠性网络系统

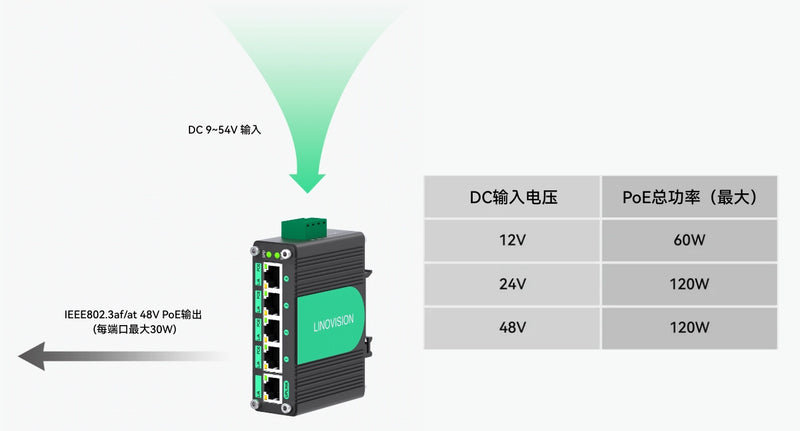

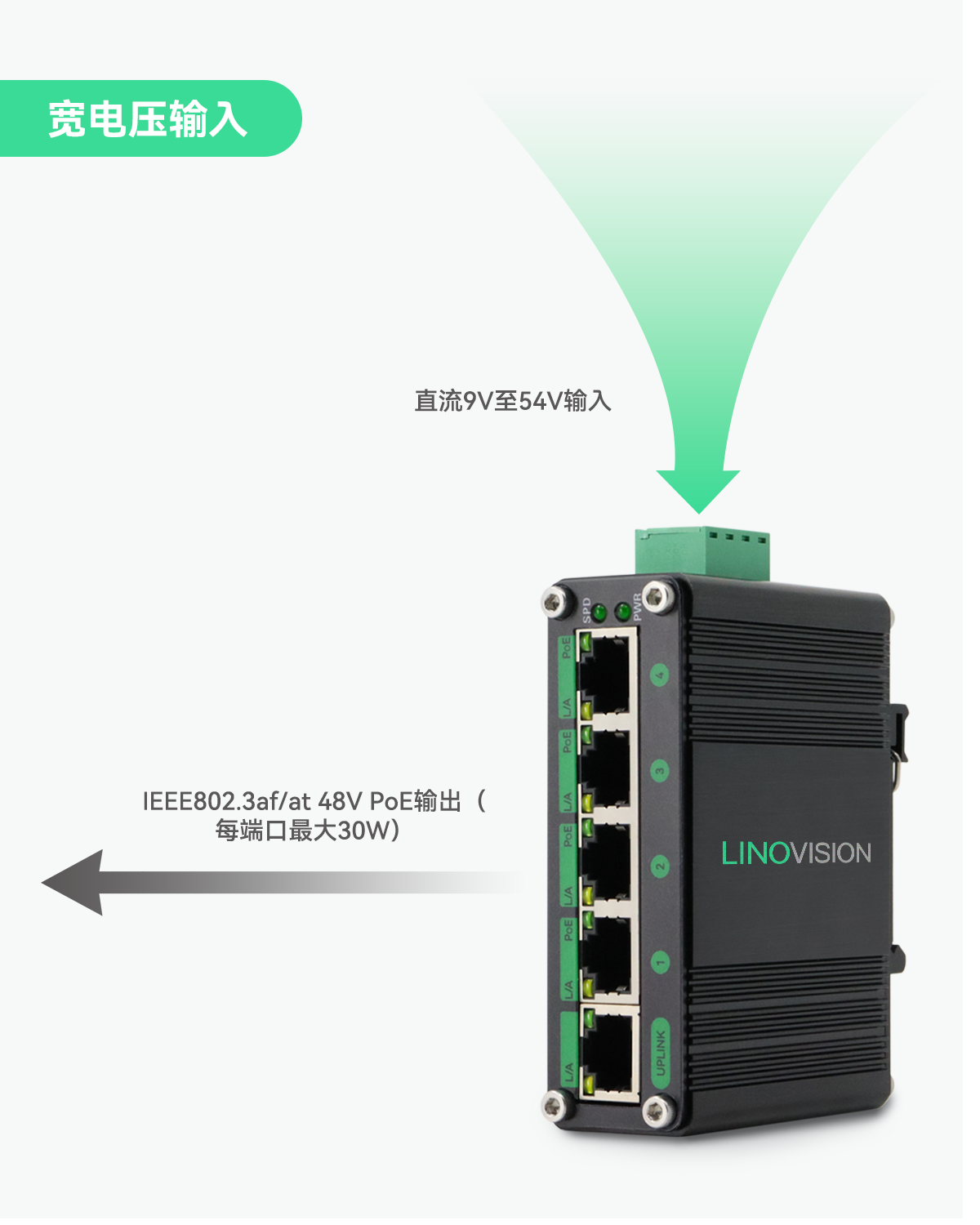

宽电压输入支持

宽电压输入范围（DC12～48V）
每PoE端口最高30W，总PoE功率120W（DC24V/DC48V输入）或60W（DC12V输入）

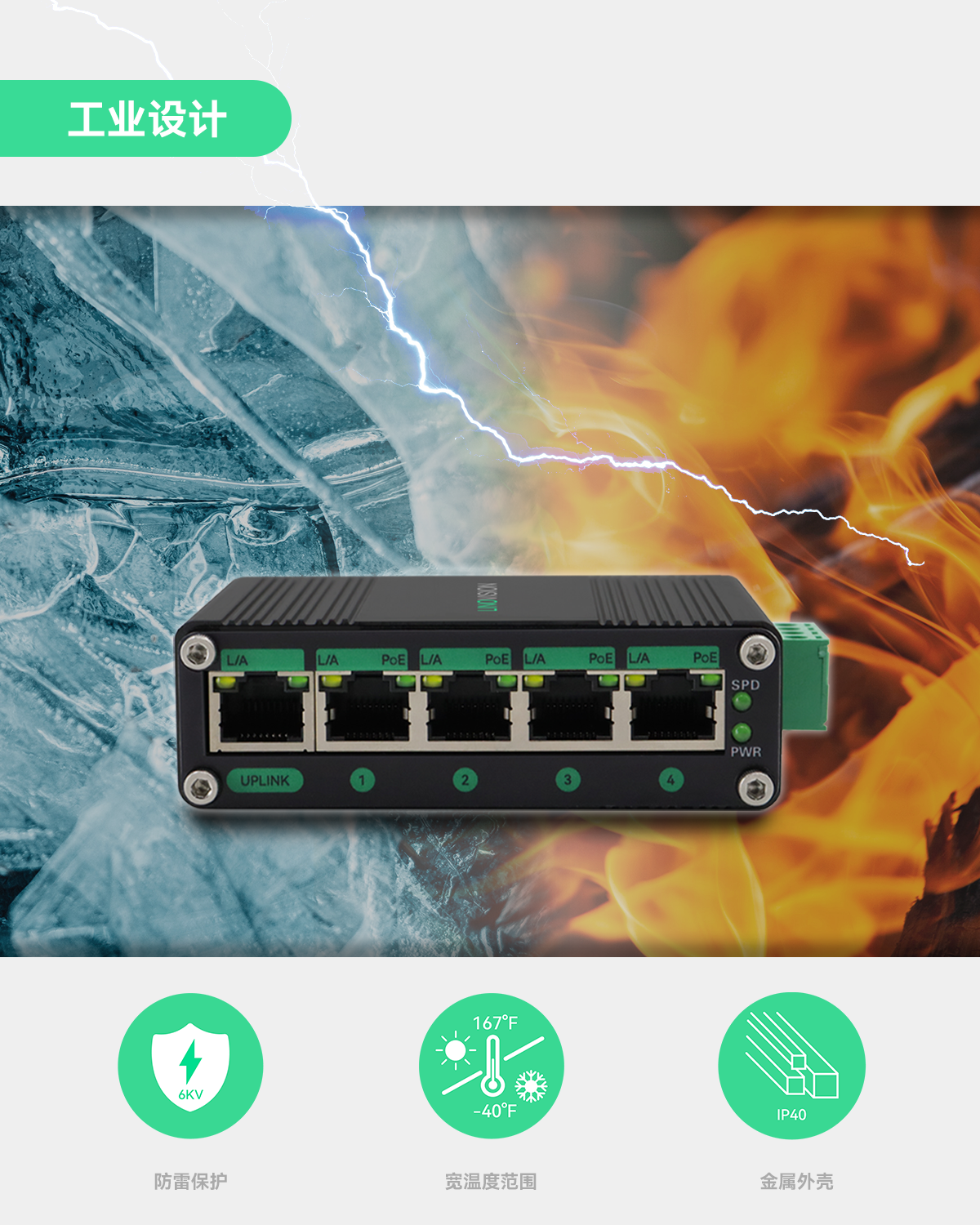

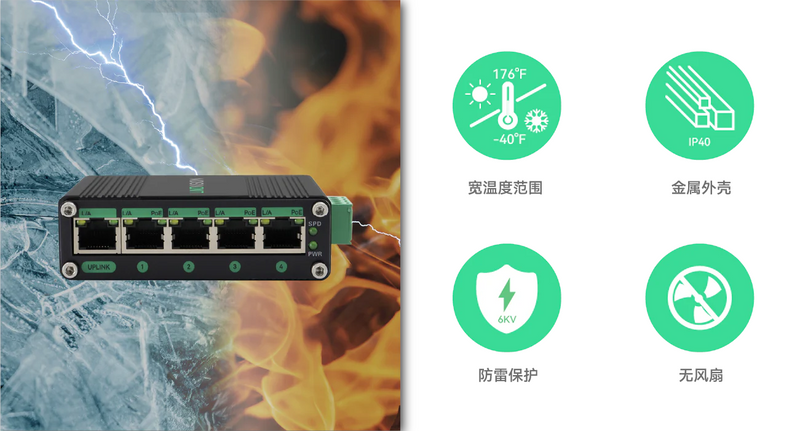

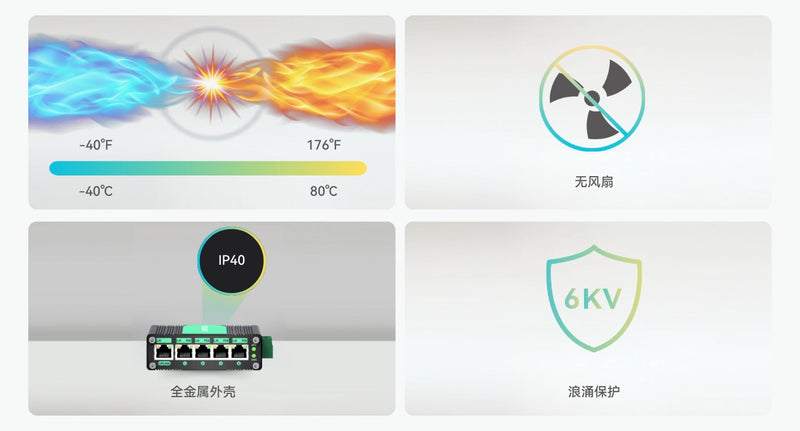

工业级设计

无风扇设计与宽温工作（-40℃～80℃/-40℉～176℉）
6kV浪涌保护

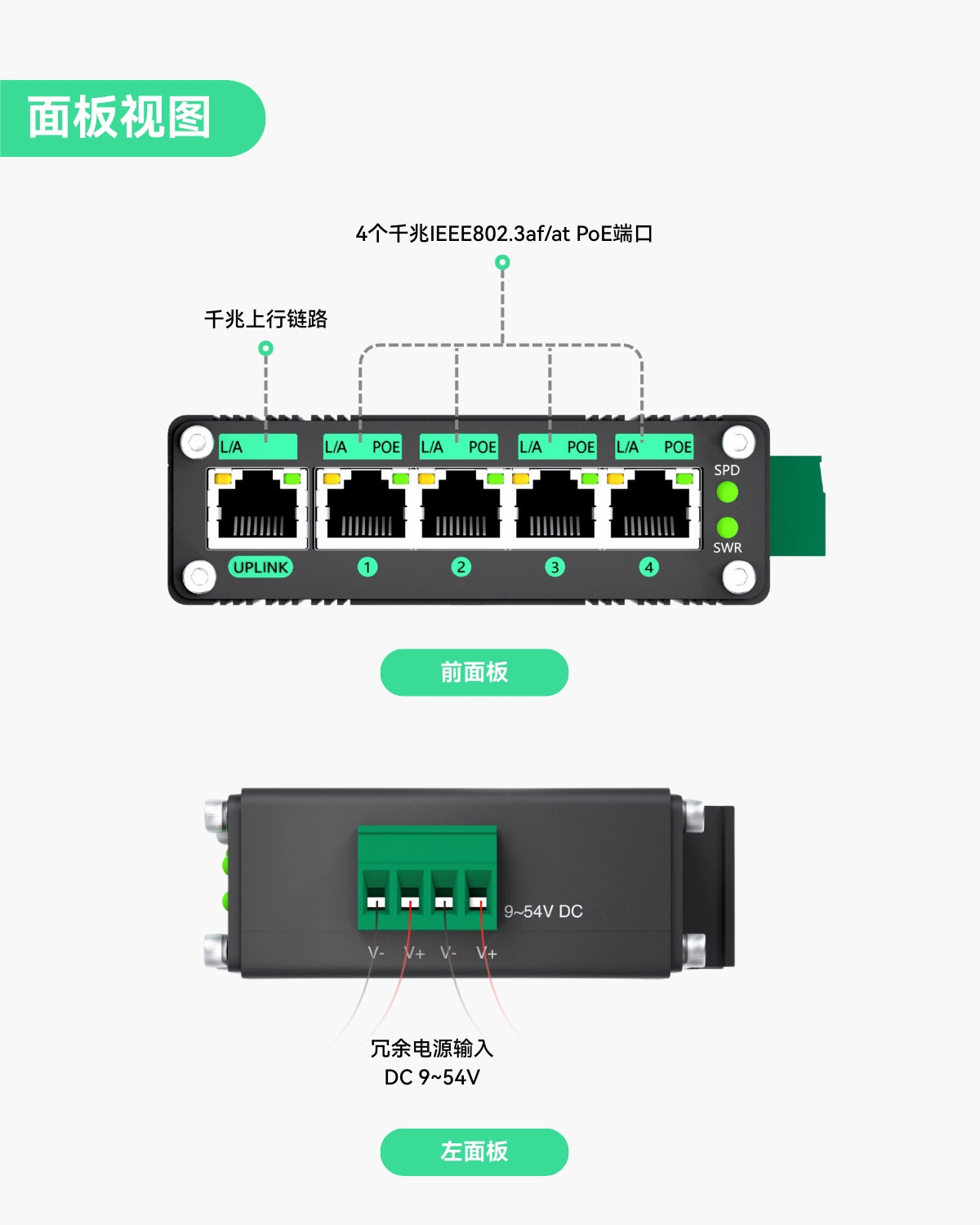

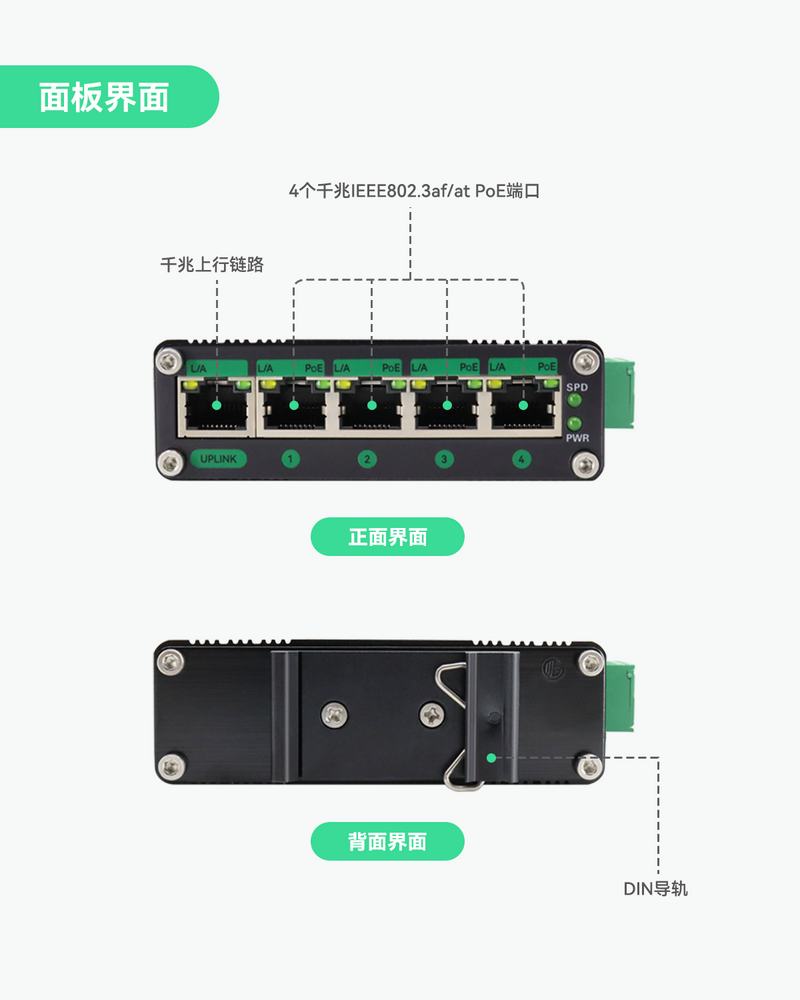

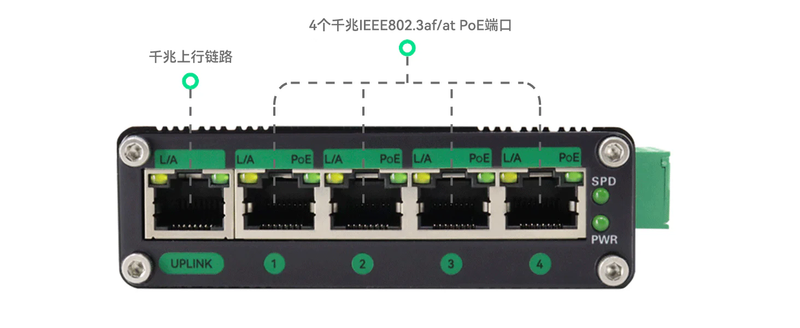

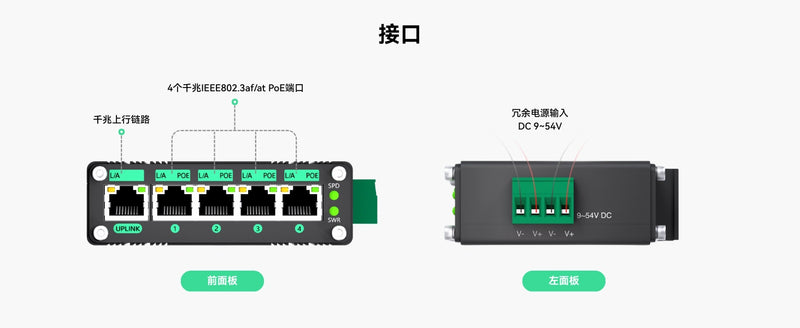

接口

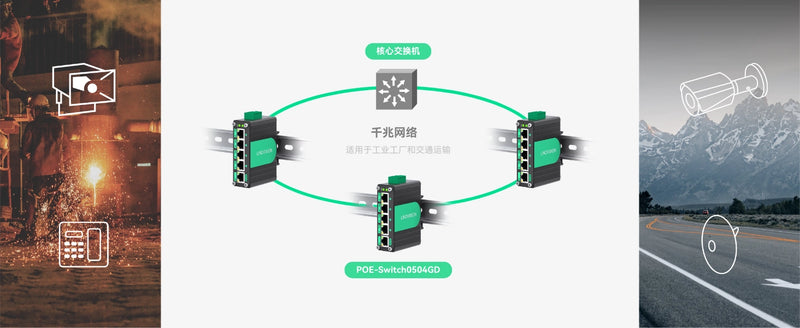

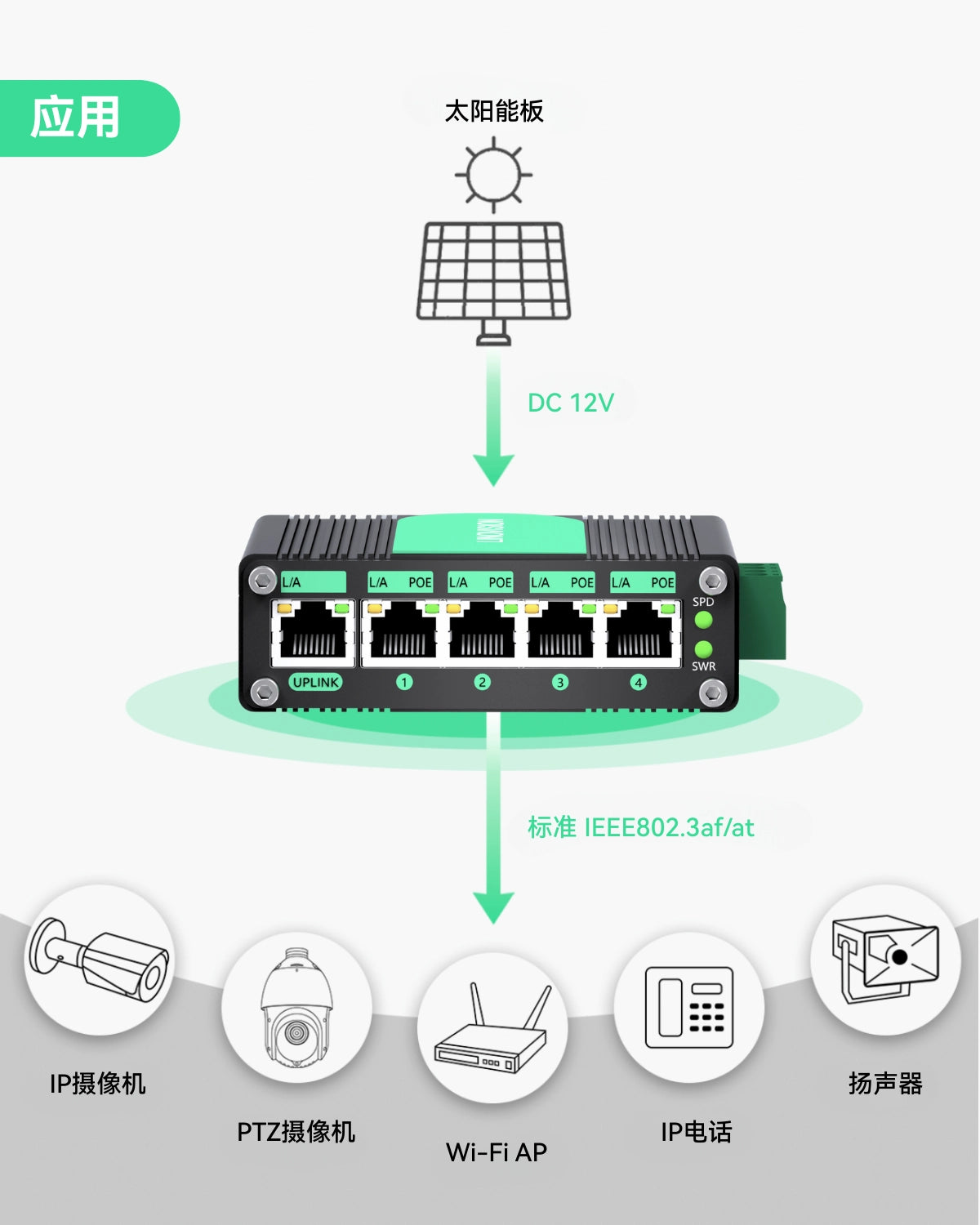

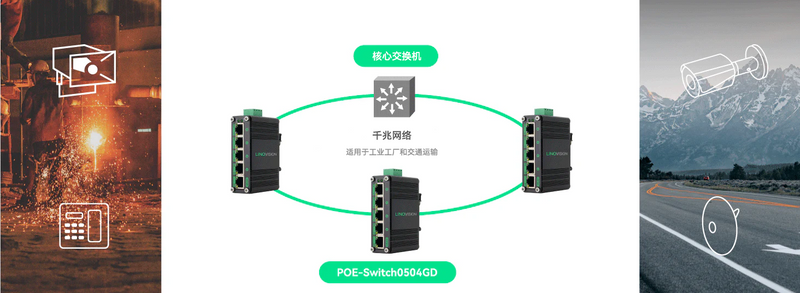

应用场景

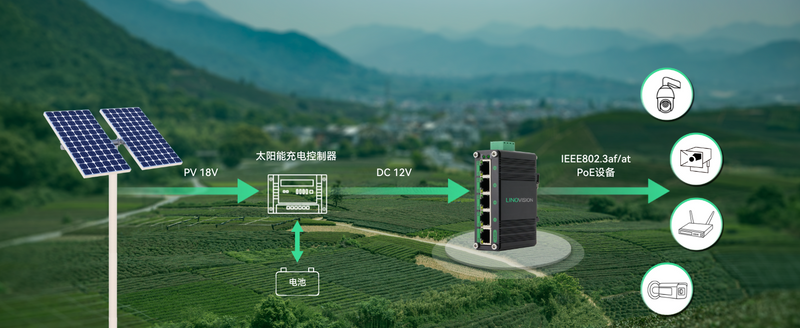

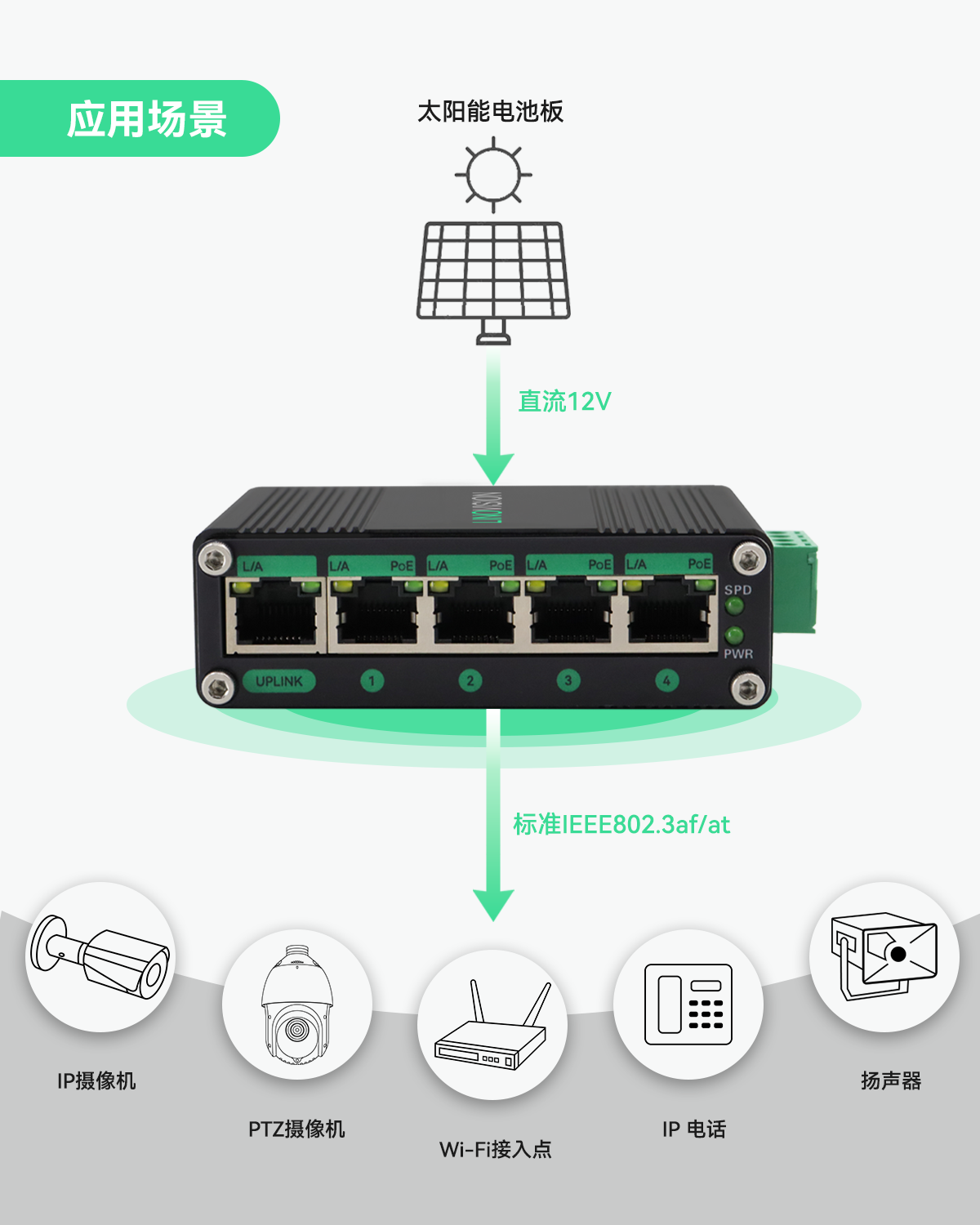

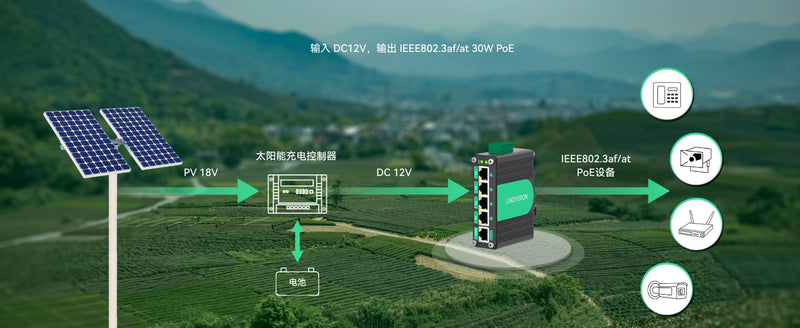

应用1：太阳能系统

输入直流12V，输出支持IEEE802.3af/at标准的30W POE（以太网供电）

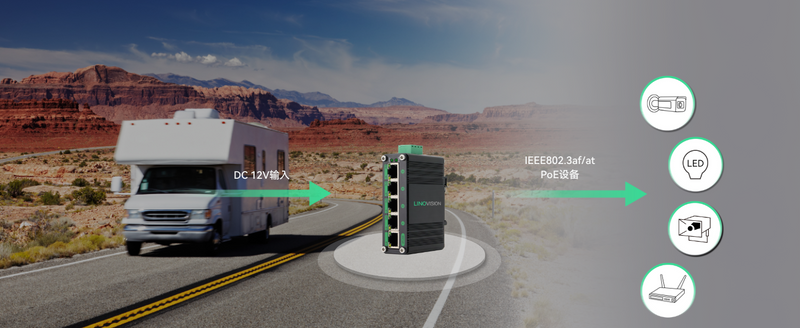

应用2：车载POE供电

输入DC12V直流电，输出符合IEEE802.3af/at标准的30W POE（以太网供电）

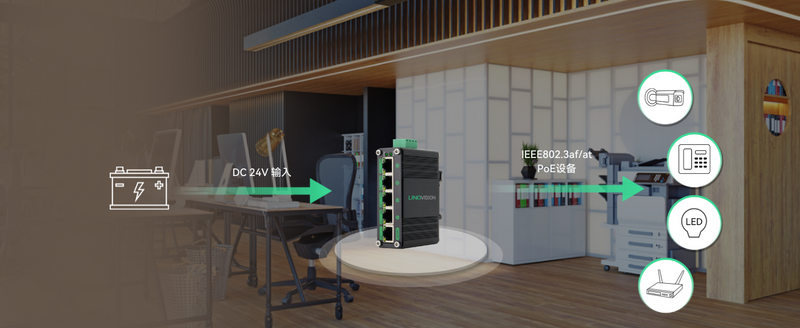

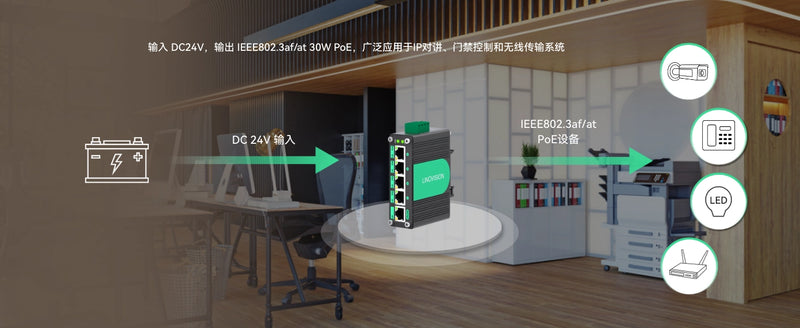

应用3：DC24V输入供电

输入DC24V直流电，输出符合IEEE802.3af/at标准的30W POE（以太网供电），广泛应用于IP对讲系统、门禁系统及无线传输系统等设备。

应用4：严苛环境

严苛环境下稳健的数据通信与POE供电传输

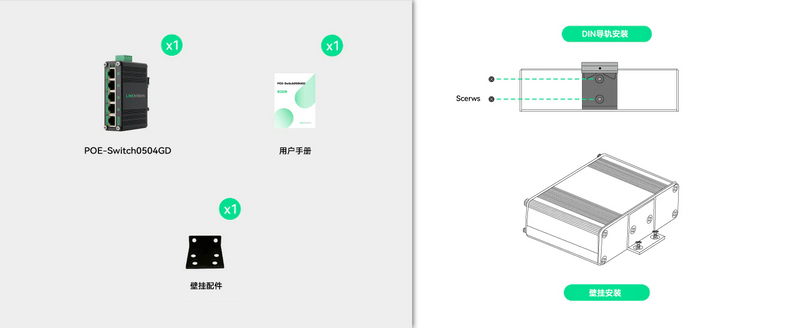

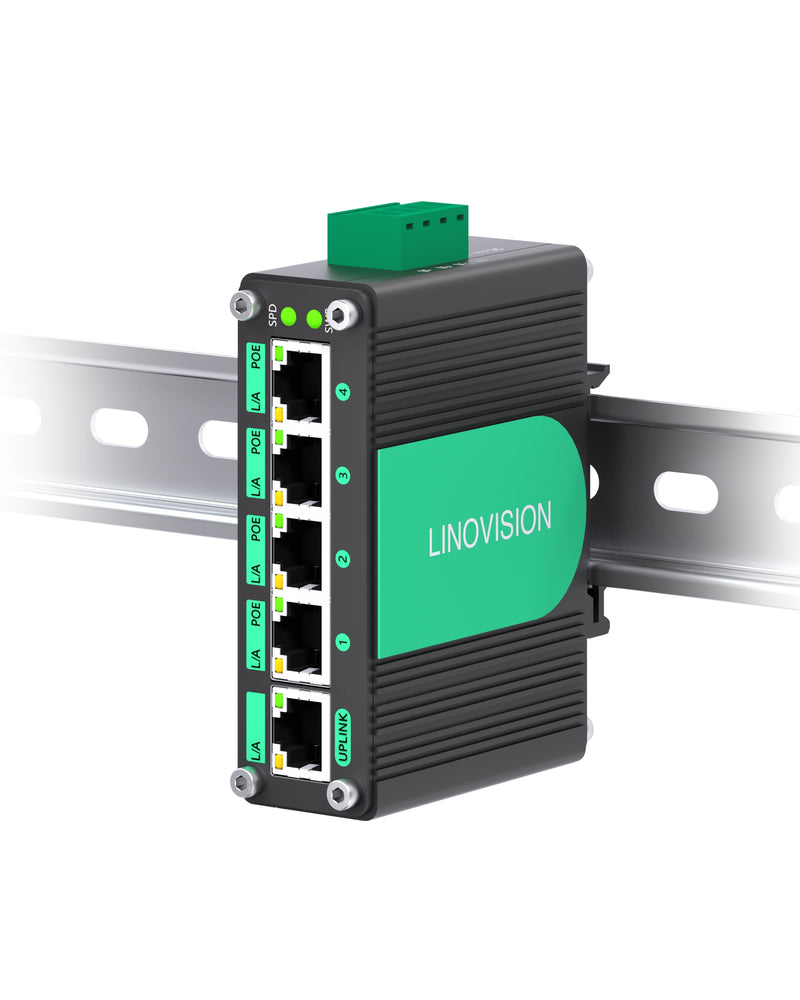

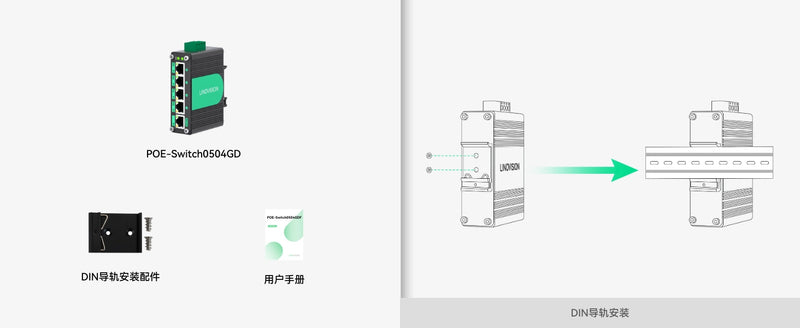

安装

技术规格

型号	POE-Switch0504GD
以太网
标准	IEEE 802.3 以太网 IEEE 802.3u 快速以太网 IEEE 802.3ab 千兆以太网 IEEE 802.3x 全双工流控 IEEE 802.3az 高能效以太网 (EEE) IEEE 802.3af/at
转发与过滤速率	14,880pps (10Mbps) 148,800pps (100Mbps) 1,488,000pps (1000Mbps)
缓存	1 Mbit
最大包长度	10KBytes
MAC地址表	8K
交换架构	10Gbps/无阻塞
背板带宽	10Gbps
包转发率	14.88Mpps
连接器	5 个 10/100/1000BASE-T RJ45 端口 (自动 MDI/MDI-X)
PoE 模式	Mode B
PoE 线对	4/5(+), 7/8(-)
工作环境
工作温度	-40 ℃ ~ 80 ℃ (-40 ℉ ~ 176 ℉)
存储温度	-40 ℃ ~ 85 ℃ (-40 ℉ ~ 185 ℉)
工作湿度	5% ~ 95% 无凝结
平均故障间隔时间	>200,000 小时
电气与机械
电源输入	9 ~ 54V DC (端子排)
功耗	<6W (使用 PoE 时: <125W)
电源输入过载	自动可复位
反极性保护	支持

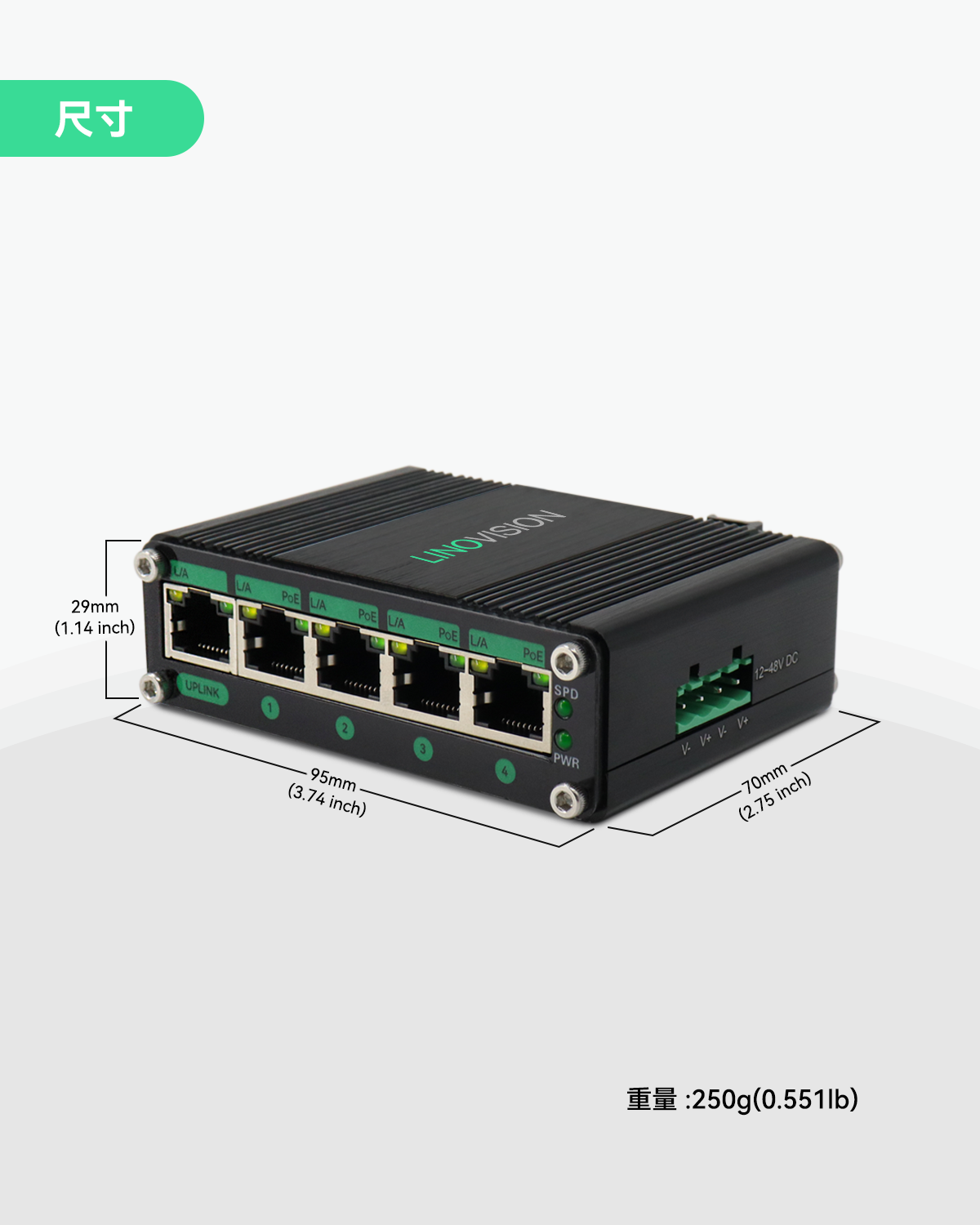

尺寸 (WDH)	95×70×29mm (3.74"×2.75"×1.14")
重量	0.25kg (0.55lb)
外壳	铝合金
安装	DIN导轨安装，壁挂安装

产品对比

LINOVISION DC12V/太阳能 PoE交换机选型指南

		了解更多 >	了解更多 >	了解更多 >	了解更多 >	了解更多 >
型号	POE-Switch0504GD	POE-Switch0504GDF	POE-SW506GD-BT	POE-SWR612GM-SOLAR	POE-SW804G-Solar	POE-SW806GM-Solar
太阳能充电控制器	/	/	/	/	内置MPPT控制器	内置MPPT控制器
电源输入	9V~54V DC, 双路冗余	9V~54V DC, 双路冗余	9V~54V DC, 双路冗余	8V~54V DC, 双路冗余	太阳能供电&电池(12V/24V)	太阳能供电&电池(12V/24V)
上行链路端口	1个千兆以太网上行口	1个千兆SFP	1个千兆SFP 1个千兆以太网上行口	2个千兆SFP 2个千兆以太网上行口	1个千兆以太网上行口	2个千兆SFP
PoE输出	4个千兆PoE端口, IEEE802.3af/at	4个千兆PoE端口, IEEE802.3af/at	3个千兆802.3BT PoE 1个非标Passive 24V PoE	8个千兆PoE端口, IEEE802.3af/at/bt	4个千兆PoE端口, IEEE802.3af/at	4个千兆PoE端口, IEEE802.3af/at/bt (端口1-2可切换为非标Passive 24V PoE输出)
PoE++端口	/	/	端口1-3	端口1-4	/	2个 BT 90W 端口 (端口3-4)
PoE电源引脚分配	4/5(+),7/8(-)	1/2(+),3/6(-)	1/2/4/5(+), 3/6/7/8(-)	1/2(+),3/6(-)	4/5(+),7/8(-)	端口1-2 (可切换模式): 802.3af/at: 1/2(+), 3/6(-) 非标Passive 24V: 4/5(+), 7/8(-) 端口3-4: 1/2/4/5(+), 3/6/7/8(-)
PoE功率预算	120W (DC24V/48V), 60W (DC12V)	120W (DC24V/48V), 60W (DC12V)	120W (DC24V/48V), 90W (DC12V)	240W (DC48V), 180W (DC24V), 70W (DC12V)	120W (DC24V), 60W (DC12V)	120W
L2/L3 管理	/	/	/	VLAN, QoS, ACL,SSH,LLDP, 静态路由, 链路聚合	/	VLAN, QoS, SNMP, 链路聚合
尺寸	95x70x29mm (3.74x2.75x1.14")	95x70x29mm (3.74x2.75x1.14")	95x70x29mm (3.74x2.75x1.14")	50x171x120mm (1.96x6.73x4.72")	105x105x55mm (4.13x4.13x2.16")	157x115x67mm (6.14x4.53x2.6")
云管理	/	/	/	RemoteMonit	RemoteMonit	/

常见问答

Q.这款太阳能POE交换机的独特功能是什么

A.

与普通工业PoE交换机相比，这款太阳能PoE交换机内置 DC12V至DC48V升压器，可支持 12V至48V宽范围直流电源输入。例如：太阳能系统的12V直流输出，车载蓄电池的12V直流电源，商业建筑的24V直流供电系统等。

Q.它能兼容哪些类型的PoE设备？

A.

它可以为所有符合 IEEE 802.3af（PoE）和 IEEE 802.3at（PoE+）标准的PoE设备提供供电，例如：IP安防摄像头、IP电话（VoIP）和PoE无线接入点（AP）等设备。

Q.产品是否附带电源适配器？

A.

不包含电源适配器。您可以使用常规DC12V或DC24V电源适配器，或工业DC12V电源装置。

Q.它能在恶劣环境中工作吗？

A.

当然可以，这正是此PoE设备的工业级设计用途！

Q.冗余电源输入是如何工作的？

A.

该PoE交换机支持双路直流电源输入。当其中一路电源发生故障时，另一路电源将立即接管，确保交换机不间断运行。

Q.连接到12V直流电源时，设备的输入电流是多少？

A.

当PoE交换机未连接任何设备时，输入电流为0.5A；若连接设备，最大输入电流取决于所接设备的功耗，最高可达5.5A。

Q.交换机的线对配置是什么？

A.

正极接入线对1和2，负极接入线对3和6。

Q.它能与非PoE设备兼容吗？

A.

当然可以。每个PoE端口均支持PoE自动检测功能。当连接非PoE设备时，交换机仅提供数据传输，不会输出电力，从而避免烧毁或损坏设备。

Q.这款PoE交换机能否兼容24V PoE设备？

A.

不支持。此PoE交换机遵循标准IEEE 802.3af/at协议，输出48V PoE电力，不兼容24V被动式PoE设备。如需连接24V设备，请联系我们获取48V转24V PoE适配器。
